13. ΕΚΠΑΙΔΕΥΤΙΚΗ ΠΙΝΑΚΙΔΑ ΔΕΙΓΜΑΤΟΛΗΨΙΑΣ & ΑΝΑΚΑΤΑΣΚΕΥΗΣ
Κατάλληλη για τη μελέτη των τεχνικών δειγματοληψίας και ανακατασκευής σημάτων, εφαρμογής του κριτηρίου Nyquist, κ.α.

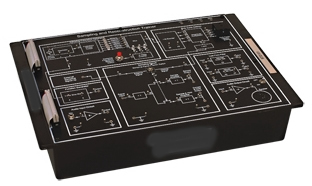

Η πινακίδα είναι φορητή με τυπωμένο το ηλεκτρονικό κύκλωμα στο πάνω μέρος της.
Τεχνικές Προδιαγραφές:
1. Συχνότητα κρυστάλλου: 8MHz
2. Διαθέτει επιλογή της συχνότητας δειγματοληψίας μεταξύ των 2, 5, 8,10,
20 & 40 KHz, με κατάλληλο κομβίο.
3. Διαθέτει ενσωματωμένη αναλογική γεννήτρια με συγχρονισμένο
ημιτονοειδές κύμα 1kHz (5 V) pp
4. Ρυθμιζόμενο Duty cycle μεταξύ 0 - 90% με βήμα κατά δεκάδες
5. Διαθέτει ενσωματωμένο χαμηλοπερατό φίλτρο τύπου Butterworth
2ης & 4ης τάξης.
6. Συχνότητα αποκοπής: - 3.4 KHz.
7. Αριθμός σημείων μετρήσεων : 50 τουλάχιστον.
8. Διασυνδέσεις με υποδοχές 2 mm.
9. Τροφοδοσία: 220 V ±10%, 50.
10.Διαστάσεις :340x 240 x105(mm) περίπου.
