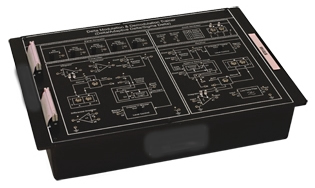

14. ΕΚΠΑΙΔΕΥΤΙΚΗ ΠΙΝΑΚΙΔΑ ΔΙΑΜΟΡΦΩΣΗΣ / ΑΠΟΔΙΑΜΟΡΦΩΣΗΣ
Κατάλληλη για τη μελέτη των τεχνικών διαμόρφωσης δέλτα, προσαρμοστικής δέλτα και δέλτα-σίγμα καθώς και των τεχνικών αποδιαμόρφωσης. Ενσωματώνει πομπό και δέκτη στην ίδια πινακίδα.
Τεχνικές Προδιαγραφές:
1. Συχνότητα κρυστάλλου: 6.400 MHz.
2. Συχνότητα δειγματοληψίας επιλεγόμενη με κομβίο μεταξύ
50, 100, 200 & 400 KHz.
3. Διαθέτει τέσσερις ενσωματωμένες γεννήτριες με συγχρονισμένο και
ρυθμιζόμενου πλάτους ημιτονοειδές σήμα στα 1 KHz, 2 KHz, 3 KHz, 4 KHz
με ξεχωριστό μεταβαλλόμενο επίπεδο D.C.
4. Ολοκληρωτής με ρυθμίσεις κέρδους, "κανονικό", X 2, X 4, X 8.
5. Διαθέτει ενσωματωμένο τύπου Butterworth 4ης τάξης με συχνότητα αποκοπής
στα 4.8 KHz.
6. Αριθμός σημείων μετρήσεων 43.
7. Διασυνδέσεις με υποδοχές 2 mm.
8. Τροφοδοσία: 230 V ±10%, 50.
9. Διαστάσεις :340x 240 x105(mm) περίπου.
