1. ΣΥΣΤΗΜΑ ΕΚΠΑΙΔΕΥΣΗΣ ΣΤΙΣ ΟΠΤΙΚΕΣ ΙΝΕΣ
(Fiber Optics Educational System)
Αποτελείται από δύο (2) τουλάχιστον, επιτραπέζιες πινακίδες μικρών διαστάσεων και βάρους (340Χ240Χ105mm, περίπου, βάρους 2.4kg-2.8kg περίπου), οι οποίες είναι μελετημένες, ώστε η κάθε μία να είναι συμπληρωματική της επόμενης, παρέχοντας ένα ευρύ φάσμα πειραμάτων (μαθησιακού και μελετητικού σκοπού), επαληθεύοντας την θεωρεία των οπτικών ΙΝΩΝ, τόσο Βασικών όσο και προηγμένων Αρχών.
Στην πρόσοψη των πινακίδων παρίστανται σχεδιαγραμματικά τα κυκλώματα λειτουργίας, με τους αντίστοιχους συμβολισμούς, μιμικού τύπου και διακριτών χωριστών τμημάτων, (λειτουργίας και διεξαγωγής πειραμάτων), ώστε παρέχεται η λειτουργική και Εκπαιδευτική ευχρηστότητα, του αντικειμενικού προοριζόμενου σκοπού (κάθε πινακίδα και συνολικά του όλου Συστήματος).

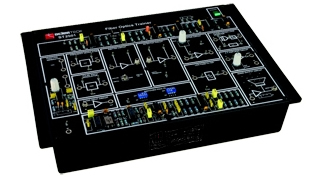

1. Πινακίδα Βασικών Αρχών των Οπτικών Ινών
Είναι κατάλληλα σχεδιασμένη για την κατανόηση και Μαθησιακή Διαδικασία των βασικών θεωρητικών Αρχών, με επίδειξη των ιδιοτήτων των Οπτικών Ινών (πομπού-δέκτη), των χαρακτηριστικών των καλωδίων των Οπτικών Ινών και της τεχνικής Διαμόρφωσης/Αποδιαμόρφωσης.
Παρέχεται, επιπρόσθετα, η δυνατότητα επίδειξης διαφόρων τεχνικών της ψηφιακής επικοινωνίας, μέσω Οπτικών Συνδέσεων (Optic Link), και με χρήση άλλων ψηφιακών Συσκευών επικοινωνίας, για αναβάθμιση της πινακίδας.
Κύρια Λειτουργικά Στοιχεία:
Είναι εφοδιασμένη, τουλάχιστον, με τα παρακάτω συλλειτουργούντα στοιχεία, για την πραγματοποίηση, Δέκα (10) τουλάχιστον πειραμάτων αναφερόμένων από τις προσφορές και Τεχνικά φυλλάδια του κατασκευαστή.
Τα λειτουργικά ενσωματωμένα στην πινακίδα στοιχεία να είναι:
• Πομπός, με LED οπτικών ινών, μέγιστου κύματος εκπομπής 660nm
• Δείκτης με φωτοανιχνευτή οπτικών ινών.
• Τεχνική Διαμόρφωσης: AM, FM, PWM.
• Drivers, Αναλογικού και ψηφιακού τύπου – ωρολόγιο 4.096MHz.
• Ανιχνευτή PLL- Ενισχυτή AC – Συγκριτή – φίλτρα 4ου βαθμού Butterworth, 3.4kHz (Διακόπτης συχνότητας).
• Bandwidths: Αναλογικών 350kHz, ψηφιακού 2.5kHz.
• Γεννήτρια Συναρτήσεων: 1kHz ημιτονοειδούς (ρυθμιζόμενου πλάτους)
και 1kHz τετραγωνικού (TTL).
• Σύνδεση φωνής με μικρόφωνο και μεγάφωνο (ενσωματωμένα)
• Διακόπτες Λαθών: ανά τέσσερις (4) τουλάχιστον για πομπό και Δέκτη.
• Καλώδιο οπτικών ινών με συνδετήρια standards SMA και τύπο καλωδίου
PMMA (multiple plastic, step Indexed)
• Δείκτη ανάκλασης: core 1.492/clad 1.4406 – Αριθμητική θυρίδα καλλίτερη
από 0.5 και γωνία αποδοχής καλλίτερη από 60º.
• Ίνα: D=1000μm, Dout=2.2mm, L=0.5 & 1m.
• Σημεία Δοκιμής: τουλάχιστον 29.
• Τροφοδοσία 220Ω/50Hz.
• Να περιλαμβάνει σειρά παρελκομένων (κατονομαζόμενων) και ψηφιακούς
μετρητές Οπτικής Ισχύος (+33dBm έως –50dBm/+23dBm μέχρι 40dBm), 4Ψ,
850/1310/1550nm και καλώδια οπτικών ινών 5μ, 10μ κ.α.

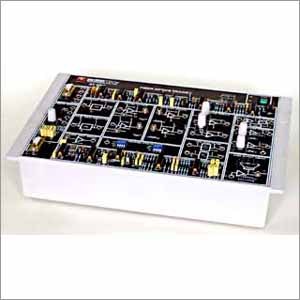

2. Πινακίδα Προηγμένων Διαδικασιών στις Οπτικές Ίνες
Eίναι συμπληρωματική της προηγούμενης, παρέχουσα σημαντικά πλεονεκτήματα στην διαδικασία των συστημάτων επικοινωνιακών μέσων, ενσύρματης και ασύρματης τηλεπικοινωνίας και να είναι κατάλληλα σχεδιασμένη, για την μελέτη της τεχνικής επικοινωνίας των Οπτικών Ινών, επιδεικνύοντας τις ιδιότητες Οπτικών Ινών (σε πομπό και Δέκτη), και των χαρακτηριστικών των καλωδίων και εφαρμογής διαφόρων τύπων τεχνικής στην Διαμόρφωση/Αποδιαμόρφωση.
Παρέχεται η δυνατότητα της επικοινωνίας από Η/Y σε Η/Υ, μέσω (Fibber-Link) και διεπαφή RS232.
Κύρια Λειτουργικά Στοιχεία:
Είναι εφοδιασμένη με τα παρακάτω, τουλάχιστον, ενσωματωμένα και συλλειτουργούντα στοιχεία, ώστε να πραγματοποιούνται δέκα (10) περίπου πειράματα, προηγμένων Αρχών της θεωρίας των οπτικών Ινών (τα οποία να αναφέρονται στις προσφορές και στα Τεχνικά φυλλάδια του κατασκευαστή).
Τα λειτουργικά στοιχεία να είναι:
• Δύο (2) πομποί, με LED οπτικής ίνας και εκπομπής στα 660nm και
950nm αντίστοιχα.
• Δύο (2) δέκτες, φωτοανιχνευτού οπτικής ίνας.
• Τεχνικής Διαμόρφωσης: AM, FM, PWM.
• Drivers, Αναλογικού και ψηφιακού τύπου – ωρολόγιο 4.096MHz
• Δύο (2) Ενισχυτές Ε.Ρ. – Ανιχνευτής PLL – Δύο (2) Συγκριτές.
• Δύο (2) φίλτρα, 4ου βαθμού Butterworth, 3.4kHz (αποκοπής)
• Bandwidths: 350KHz, 2.5MHz αντίστοιχα.
• Γεννήτρια Συναρτήσεων: 1kHz ημιτονοειδούς (ρυθμιζόμενου πλάτους)
και 1kHz τετραγωνικού (TTL).
• Σύνδεση φωνής με μικρόφωνο και μεγάφωνο (ενσωματωμένα)
• Διακόπτες Λαθών: ανά τέσσερις (4) τουλάχιστον για πομπό και Δέκτη.
• Καλώδιο οπτικών ινών με συνδετήρια standards SMA και τύπο καλωδίου
PMMA (multiple plastic, step Indexed)
• Δείκτη ανάκλασης: core 1.492/clad 1.4406 – Αριθμητική θυρίδα καλλίτερη
από 0.5 και γωνία αποδοχής καλλίτερη από 60º.
• Ίνα: D=1000μm, Dout=2.2mm, L=0.5 & 1m.
• Σημεία Δοκιμής: τουλάχιστον 50.
• Τροφοδοσία 220Ω/50Hz.
• Περιλαμβάνει σειρά παρελκομένων (κατονομαζόμενων) και καλώδια
οπτικών ινών 5μ, 10μ κ.α.
