7. Σειρά Πινακίδων Εξάσκησης (Test Boards)
(Set of Exercises Test Boad)


1. Πινακίδες Εξάσκησης Γενικών Χρήσεων
    • Δύο (2) Διεθυντήριες Πινακίδες, αυτόνομης λειτουργίας, επιτραπέζιου τύπου
       και μικρών διαστάσεων (340Χ240Χ100mm περίπου), σχεδιασμένες για να
       πραγματοποιούν οι σπουδαστές τα δικά τους κυκλώματα και να
       πραγματοποιούν τα δικά τους πειράματα.

    • Τροφοδοτούνται με 220V/50Hz και να έχουν ενσωματωμένα τροφοδοτικά, με
       ενιαίο τμήμα δοκιμών, συνόλου 1685tie point, και να μπορούν να δέχονται
       (στην επιφάνειά τους) δευτερεύουσες πινακίδες δοκιμών για την εξάσκηση
       των σπουδαστών.

       Πινακίδα Νο1:
       • Τροφοδοτικό Σ.Ρ.: ±12V/200mA, και ±5Ω/200mΑ.

       Πινακίδα Νο2:
       • Τροφοδοτικό Σ.Ρ.: +5V/1A (σταθερό)
       • Τροφοδοτικό Μεταβλητής παροχής: V=0-±15V/500mA, με διακόπτη ισχύος
          και ενδεικτικές λυχνίες.

          Συνοδεύεται από σειρά καλωδίων 1mm και 2mm επαρκής ποσότητας για
          εξάσκηση των σπουδαστών.

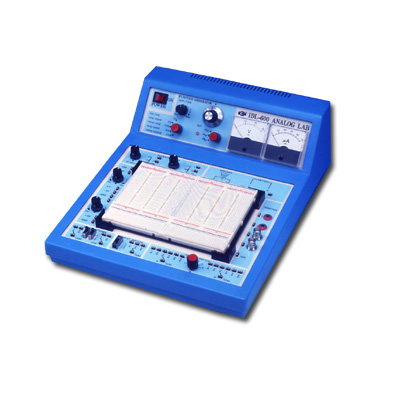

2. Πινακίδα Αναλογικών Κυκλωμάτων
   (Analogue Circuits Board)
   Είναι αυτόνομης λειτουργίας, μικρών διαστάσεων και βάρους (42Χ36Χ20mm
   περίπου και βάρους 4.2kg περίπου), με οριζόντια και ενιαία επιφάνεια του
   τμήματος Δοκιμών (1900 tie points, με καλώδια D=0.3-3.8mm), και με
   ενσωματωμένες διατάξεις λειτουργίας, συμπεριλαμβανομένων και του πίνακα
   ελέγχου (στο εμπρόσθιο άνω μέρος της).
   Διατάξεις και όργανα ελέγχου:
   1. Τροφοδοτικό Σ.Ρ. μεταβλητής παροχής:
   • Εξόδου V=0 έως ±15V/300mA (max), με ρύθμιση γραμμής < 0.05% και
      ρύθμισης φορτίου 30mA.
   2. Τροφοδοτικό Σ.Ρ: έξοδος +5V ±0.25V/1A (max).
   3. Τροφοδοτικό Σ.Ρ.: -5V/100mA (max) εξόδου.
   4. Παλμογεννήτρια εύρους (1Hz-10Hz/10Hz-100Hz/100Hz-1KHz/1KHz-10KHz/
       10KHz-100KHz), με μεταβλητή έξοδο κυματισμού (ημιτονοειδούς-τριγωνικού-
       τετραγωνικού) από 0-8Vp-p/0-6 Vp-p/0-8 Vp-p αντίστοιχα.
   5. Βολτόμετρο Σ.Ρ.: V=0-30V (κλάσης 1.5) – Σύνθετης αντίστασης 320KΩ.
   6. Αμπερόμετρο: I=0-100μA (κλάσης 1.5) – Σύνθετης Αντίστασης 100KΩ.
   7. Ποντενσιόμετρο: VRI=1KΩ., VR2=100KΩ.
   8. Διακόπτες 2 & 3 θέσεων (ολισθαίνοντος τύπου) και ενός περιστροφικού 6
       θέσεων.
   9. Σημεία υποδοχής τύπου μπανάνας (PINX4)
   10. Σειρά καλωδίων ή και άλλων παρελκομένων για την απρόσκοπτη
       λειτουργία της συσκευής.
