8. Σύστημα Ολοκληρωμένων Κυκλωμάτων (Integrated Circuits System—VLSI)


Το Σύστημα αποτελείται από μία σειρά πινακίδων Ανάπτυξης ασύρματης επικοινωνίας, η κάθε μία συμπληρωματικής της προηγούμενης, με σκοπό την συνολική και επαγωγική εκπαίδευση των σπουδαστών στις Βασικές Αρχές εφαρμογής των VLSI και την παροχή δυνατοτήτων ανάπτυξης των δικών του I.R.

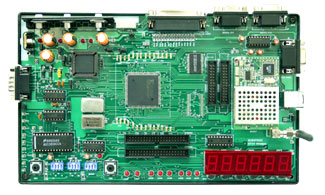

1. Πινακίδα Βασικών Αρχών
    (Basic Principles Board)
    Είναι επιτραπέζιου τύπου, τροφοδοσίας 220V/50Hz, μικρού βάρους και
    διαστάσεων, με εμπρόσθια όψη εφοδιασμένη με τα λειτουργικά στοιχεία,
    κατανεμημένα κατά διακριτές περιοχές, ώστε να ανταποκρίνεται στις
    εφαρμογές των:
   • Ασύρματης επικοινωνίας
   • Ασύρματου ελέγχου
   • Ασύρματου αυτοματισμού
   • Ασύρματου τηλε-ελέγχου συστημάτων κ.α.


      Είναι των παρακάτω, τουλάχιστον, Τεχνικών στοιχείων:
   • Οικογένειας xilinkQ spartan2, XC2,5 200 PQ208
   • Μηχανισμού πυκνότητας 200K πυλών, 5.292 λογικών στοιχείων
   •  Πίνακας με : 2 crystal 8 MHz & 25 MHZ, PROM (1MB),  ακροδέκτης πακέτου
       PLCC για FPGA.
   • Ψηφιακές είσοδοι: Ανά οκτώ (8) λογικές I/O και 6ψ των επτά (7) τομέων
      παρουσίασης.
   • Σειρά περιστροφικών καναλιών, διαφόρων χρήσεων (να αναφέρονται με
      τεχνικά στοιχεία χρήσης)
   • Ασύρματο πομπό και Δέκτη και Αντένα.
   • Οκτακάναλο ADC για διεπικονωνία των εξωτερικών Αναλογικών σημάτων.
   • Εικοσιεξάπινος συνδετήρας για εξωτερική διεπικοινωνία I/O, και μεγάλου
      αριθμού I/O.

   Είναι εφοδιασμένη με παρελκόμενα για την εκπλήρωση του αντικειμενικού
   σκοπού μαθησιακού ( τα οποία θα πρέπει να αναφέρονται στις προσφορές).

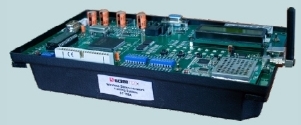

2. Συμπληρωματική πινακίδα
   (Complementary Testing Board)
   Είναι μία συμπληρωματική πινακίδα της προηγούμενης, επιτραπέζιου τύπου
   μεγαλύτερου, συγκριτικά, βάρους και διαστάσεων (περίπου 250Χ155Χ80mm),
   ευρύτερων γνωστικών λειτουργικών στοιχείων, με διακριτές περιοχές στη
   εμπρόσθια όψη και με σκοπό την πραγματοποίηση εφαρμογών:
   • Αισθητηρίων και ελέγχου
   • Βιοϊατρικών και DSP.


   Είναι των παρακάτω, τουλάχιστον, χαρακτηριστικών:
   • Οικογένειας Xilink: spartan2, XC2s 30PQ208
   • Μηχανισμού πυκνότητας: 30Κ πυλών, 972 λογικών στοιχείων, με 2crystal
      8MHZ & 20MHz.
   • Ακροδέκτης EPROM: σε πακέτο PLCC για FPGA υποστήριξη.
   • Μέθοδοι εφαρμογής: Διεπικοινωνία JTAG και PROM.
   • Εξωτερικές I/O των 40πινων με συνδετήρια 4 Κεφαλών.
   • Αριθμός των Ι/Ο, τουλάχιστον, 132.
   • Περιοχή: 220V/50Hz.
   • Διεπικοινωνιακός πίνακας, με διεπικοινωνιακό ψηφιακό πίνακα οκτώ (8)
      εισόδων και οκτώ (8) εξόδων, τουλάχιστον, επτά (7) τμήματα των τεσσάρων
      (4) Ψ και με τρία (3) τουλάχιστον Push-Button.

   Συνοδεύεται από πρόγραμμα ανάπτυξης CD και να παρέχει δυνατότητες
   σχεδιομελέτης των Βασικών αρχών της ψηφιακής Λογικής,
   πολυπλεξία/Αποπολυπλεξία ALU, κωδοκοποιητών/Αποκωδικοποιητών κ.α.

   Συνοδεύεται από τα τυχόν, αναγκαία παρεκλκόμενα κατονομαζόμενα.
