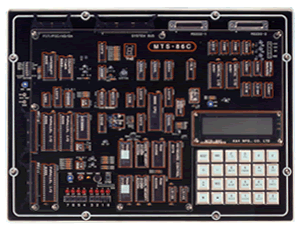

1. ΕΚΠΑΙΔΕΥΤΙΚΟ ΣΥΣΤΗΜΑ ΜΙΚΡΟΫΠΟΛΟΣΤΩΝ
(8086 Microcomputer Trainer)
Είναι επιτραπέζιου εκπαιδευτικού τύπου, αποτελούμενο από, τουλάχιστο, τα παρακάτω μικροεξαρτήματα:
• CPU (8086) – Μονάδα LCD (16X2 γραμ.)–RAM (64KB)–Monitor ROM (64KB)–Μνήμη
χρήστη (64ΚΒ)–Γεννήτρια Ωρολογιού (8284).
• Ι/Ο Μετατροπείς A/D (8ΒΙΤΧ8 κανάλια) και D/A (8BITX1κανάλι).
• Ελεγκτές (διακόπτης/μετρήσεων κ.α–σειριακή θύρα RS232 και πληκτρολόγιο
24 πλήκτρων.
• Παρέχει πειραματικούς μηχανισμούς, τουλάχιστο, τους παρακάτω, κατά
διαδοχική σειρά διεύθυνσης:
• Πειράματα Μετατροπέων A/D (VR, PhotoTR, MIC, THERMISTOR)
• Πειράματα μετατροπέων D/A, περιέχοντα 2W AMP, Speaker).
• Συναρτήσεις MIC, Speaker και φόρτισης μπαταριών.
• Συναρτησιακός έλεγχος αισθητήρων THERMISTOR & PHOTO & FND.
• AMP και συνάρτηση καταγραφής – προσομοίωση LED X 8 BYTTONS.
• Τροφοδοτικό ±12V, +5V (90-260V).
2. ΕΚΠΑΙΔΕΥΤΙΚΟ ΣΥΣΤΗΜΑ ΜΙΚΡΟΫΠΟΛΙΣΤΟΥ
(8051 Microcomputer Trainer)
Είναι επιτραπέζιου τύπου, με τα παρακάτω λεπτομερειακά στοιχεία:
• P89c51 Single chipX1, με ISP LCMX1, back light (20X2 lines) LCD module
7-segment DisplayX4—LED Bar 10bitX2 .
• Πληκτρολόγιο 4Χ4 matrix—Βηματικός κινητήρας 2V των 200 βαθμίδων,
με σύνδεση εξόδου Α, Β, Α, Β.
• PhotochopperX2 με PH1 και PH” IC 555X1, κύκλωμα ταλάντωσης για έξοδο
παλμικού σήματος.
• 8X8 dot matrix LEDX1.
• Διεπικοινωνίες για RS232 και για ISP.
• Μικρομεγάφωνο—Συνδετήρια για έλεγχο μεταφοράς του Multi-chip.
Το Σύστημα πραγματοποιεί, τουλάχιστον, τα παρακάτω πειράματα:
• Παρουσίαση ελέγχου με LED—έλεγχος βηματικού κινητήρα.
• Έλεγχος με Dot Matrix LED—έλεγχος μεγαφώνου.
• Μετρητής παλμών—σειριακές επικοινωνίες.
• Έλεγχος Matrix keyboard—επέκταση της θύρας εξόδου.
• Χρονόμετρο/Μετρητής—παρουσίαση ελέγχου με LCM.
