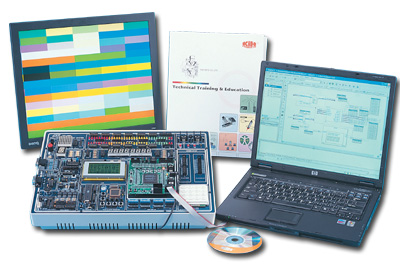

3. ΣΥΣΤΗΜΑ ΠΡΟΗΓΜΕΝΗΣ ΑΝΑΠΤΥΞΗΣ FPGA

(Advanced FPGA Development System)



Επιτραπέζιο Σύστημα, πολύπλοκου και ποικίλου σχεδιασμού ψηφιακών κυκλωμάτων, κατάλληλο, για ανάπτυξη FPGA, με προηγμένη τεχνολογία σχεδιασμού και εφαρμογών, σε βασικά και προηγμένα Λογικά Κυκλώματα, όπου, μέσω ενός ευρέως φάσματος πειραματικών διαδικασιών, παρέχεται η δυνατότητα εκπαίδευσης στις διεργασίες του πεδίου ηλεκτρονικών, Ηλεκτρολογικών, πληροφορικής, επικοινωνίας και Αυτοματισμού.

Είναι κατάλληλα μελετημένο, τόσον, για προπτυχιακούς σπουδαστές στην εκβάθυνση σχεδιασμού IC και ανάπτυξη προγραμμάτων, όσο και για επαγγελματίες και R & D μηχανικούς, για ανάπτυξη και επαλήθευση των βασικών και Ανεπτυγμένων ψηφιακών κυκλωμάτων, των διαδικασιών ψηφιακών σημάτων και CPU/MU κ.α.


Το σύστημα είναι εφοδιασμένο με τουλάχιστον, τις παρακάτω μονάδες:
1. Πινακίδα εκφόρτωσης, περιλαμβάνουσα Altera Cyclone EP1C12Q240C8 – Ρολόι
    40MHz – UBS Blaster – μνήμη 2MB Flash SEPROM.

2. Περιφερειακές Μονάδες Ι/Ο, περιλαμβάνουσες:
    1. Μονάδα ισχύος 3.3V/3A, 5V/3A.
    2. Μονάδα εισόδου και κλειδώματος.
       • 4 σειρές διακόπτου των 8bit DIP – 4X4 Matrix keypad.
       • Διακόπτη περιστροφικού κωδικοποιητή (Α/Β φάσης).
       • Δέκτη Infrared – 10 σειρές επιλεγόμενου ωρολογίου: 0.1Hz, 1Hz, 10Hz,
          100Hz, 1kHz, 10kHz, 100kHz, 1MHz, 10MHz, 40MHz.

3. Μονάδα εξόδου: 8 σειρές buffered LED 8 bit (κόκκινο/πορτοκαλί/κίτρινο/
    πράσινο) – 4 ανεξάρτητα LED (κόκκινο) 2 ομάδες των 4 ψηφίων και επτά
    τμημάτων (scanning display) – 128X64 Graphic/character LED display – 8Χ8 dot
    matrix LED display (διπλού χρώματος) – speaker (8Ω/0.5W) και infrared
    coupled Transmitter.

4. Μονάδα Διεπικοινωνίας: PS/2 – VGA (8X8X8 bit colour) – RS232.

5. Μονάδα Κινητήρα περιλαμβάνουσα:
   • Βηματικό κινητήρα 12V/250mA, 7.5°/βήμα – Τετραπολικό βηματικό κινητήρα
      του οδηγούμενου κυκλώματος (κάθε πόλος οδηγεί 60V/500mA).
   • Κύκλωμα ελέγχου Γέφυρας – PWM 4 βαθμίδων (κάθε βαθμίδα οδηγεί 50V/3A,
      με έλεγχο εμπρός/αντίστροφα και νεκρή θέση).

6. Μονάδα Chip επικοινωνίας και επέκτασης περιλαμβάνουσα:
   • Μετατροπείς 8 bit D/A και A/D–SEEPROM 256 bits–σειριακό μετατροπέα
      D/A διπλού καναλιού 12 bit (SPI Interface)–μικροελεγκτή 89C51–40pin & 20
      pin εξωτερικής σύνδεσης.

7. Σειρά Παρελκομένων για την εκπλήρωση του σκοπού ενός ευρέως φάσματος
    πειραμάτων, όπως παρακάτω αναφέρονται:
    Το Σύστημα πραγματοποιεί την παρακάτω, τουλάχιστον, σειρά πειραμάτων:
    1. Σχεδιασμός και εφαρμογή των βασικών Λογικών Κυκλωμάτων:
        • Εγκατάσταση και λειτουργία του προγράμματος QUARKS II.
        • Βασικά Συνδυαστικά, Αριθμητικά και Διαδοχικά Λογικά Κυκλώματα.
        • Κύκλωμα μετατροπής Αριθμητικών κωδικών.
    2. Σχεδιασμός και εφαρμογή Προηγμένων Λογικών Κυκλωμάτων:
        • Μετρητού φορτίου 48bit Άνω/Κάτω – scanning Counter 8ψ.
        • Περιστροφικός διακόπτης ανίχνευσης (encoder).
        • LED ψηφιακού αποκωδικοποιητή 16 τομέων.
        • Έλεγχος 8Χ8Χ2 έγχρωμων Dots Matrix Graphic display.
        • Έλεγχος LED module display (128X64) και scanning Matrix (4X).
        • Μετατροπή ADC και DAC (για γεννήτρια συχνότητας).
        • Ρυθμιζόμενη με keypad ακριβής Γεννήτρια συναρτήσεων.
        • Ελεγχόμενη θέση βηματικού κινητήρα, μέσω keypad.
        • Ελεγχόμενη ταχύτητα κινητήρα Σ.Ρ. μέσω keypad.
        • Κατασκευή Λογικού Αναλυτή σε πραγματικό χρόνο με QUARTUS.
        • Ψηφιακό κλείδωμα – ηλεκτρονικό πιάνο – Μουσικό Box.
        • Έλεγχος Traffic Lights – Transmission DAC, II C, UART.
        • Διεπικοινωνία με MCU .
        • Κατασκευή NIOS CPU από ανάπτυξη συστήματος SOPC.
