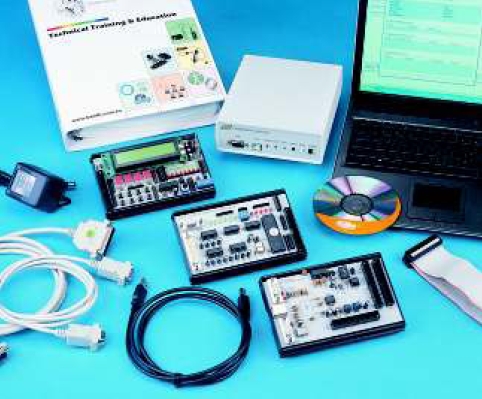

10. ΕΡΓΑΣΤΗΡΙΑΚΟ ΔΙΕΠΙΚΟΙΝΩΝΙΑΚΟ ΣΥΣΤΗΜΑ ΔΕΔΟΜΕΝΩΝ ΓΕΝΙΚΩΝ ΧΡΗΣΕΩΝ
(Universal Laboratory Data Interface System)



Επιτραπέζιο Σύστημα, πολλαπλής χρήσης και σκοπού Διεπικοινωνιακών διαδικασιών, το οποίο περιλαμβάνει σειριακή θύρα (RS-232), παράλληλη θύρα (centronics) και Γενικών Χρήσεων Σειριακό BUS (USB 2.0) , τα οποία δύναται να χρησιμοποιούνται για διάφορους περιφερειακούς μηχανισμούς, σχεδιασμένα με πρόσθετα Modules για πειραματικούς σκοπούς και ανάπτυξη μελέτης διαφόρων διεπικοινωνιακών εργαλείων, μέσω επιπρόσθετων κωδικών πηγών και φακέλων.


Λειτουργικά Στοιχεία του Συστήματος:
1. Pentium II ή καλλίτερο – 200ΜΒ HD, RAM τουλάχιστον 32ΜΒ.
2. Software Windows 98/200/XP ή καλλίτερο – EZ USB πίνακας ελέγχου –
    εγκατάσταση CD (Cypress) – Microsoft Visual C ++ 6.0.

3. Σύστημα Ανάπτυξης USB FX2 ICE, που, τουλάχιστον, περιλαμβάνει:
   • Chip με ενσωματωμένο USB 2.0 , SIE και μικροελεγκτή 8051 (λειτουργίας σε
      48MHz, 244MHz ή 12MHz) και αντίστοιχο Software εσωτερικής RAM,
      εκφόρτωση μέσω USB ή φόρτωση μέσω EEPROM.
   • Είδη μεταφοράς (κατ’όγκο/Διακοπή/ισόχρονη/έλεγχος).
   • Εξωτερική Διεπικοινωνία Δεδομένων 8 ή 16 bit.
   • Έξυπνη σειριακή μηχανή διπικοινωνίας.
   • Χωριστά Buffer δεδομένων για Setup, θέσεις δεδομένων της ελεγχόμενης
      μεταφοράς.
   • Ολοκληρωμένος συμβατικός ελεγκτής I2C.
   • Τέσσερα ολοκληρωμένα FIFO και ειδικά για FIFO & GPIF.

4. Μονάδα Ι/Ο, που, τουλάχιστον, περιλαμβάνει:
   • Δύο σειρές LED display των 8 bit, με αντίστοιχα 4Ψ τομείς.
   • LCD 20X2 – ADC 8 bit – DCA 8bit – δείκτη ισχύος.
   • Διακόπτη DIP 8 bit.
   • Τάση λειτουργίας 8 VDC.

5. Διεπικοινωνιακή Μονάδα USB, η οποία περιλαμβάνει τουλάχιστον:
   • Συνδετήρια UART (2), USB (B), 40 pin για εξωτερικό 8052.
   • Επιλεγόμενο εξωτερικό EEPROM.
   • Chip λειτουργίας V=3.3VDC.

6. Διπικοινωνιακή Μονάδα RS-232/cetronics, περιλαμβάνει:
   • D-SUB 9 pin – εκτυπωτή (D-SUB 25 pin).
   • Γραμμή ελέγχου και Γραμμή κατάστασης των LED.
   • Διεπικοινωνία μεταφοράς, μέσω AVR8515.
   • Πρωτόκολλο RS-232 και διακόπτη προγράμματος DIP 4 bit.


Το σύστημα συνοδεύεται από CD Software, σειρά παρελκομένων και ευρύ φάσμα πειραμάτων του αντικειμενικού προοριζόμενου σκοπού.
