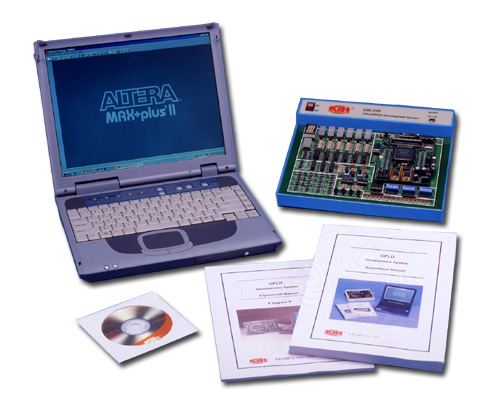

2. ΠΕΙΡΑΜΑΤΙΚΗ ΠΙΝΑΚΙΔΑ ΑΝΑΠΤΥΞΗΣ ΨΗΦΙΑΚΩΝ ΚΥΚΛΩΜΑΤΩΝ CPLD/FPGA
(Experimental Board for CPLD/FPGG Digital Circuits Development)
Είναι πινακίδα επιτραπέζιου φορητού τύπου, μελετημένη κατά τρόπο, ώστε να πραγματοποιείται μια σειρά πειραμάτών, τουλάχιστον, των παρακάτω αντικειμένων:
Σχεδιομελέτη του συνδυασμού Λογικών Κυκλωμάτων, της διαδικασίας Flip-Flop, της εφαρμογής μετρητών, της εφαρμογής των Αριθμητικών κυκλωμάτων και ALU.
Σχεδιομελέτη εφαρμογής των Shift Registers, της εφαρμογής σύνθεσης της συχνότητας και πολλαπλασιαστού, της εφαρμογής κωδικοποιητού και αποκωδικοποιητού.
Σχεδιομελέτη σε LED 5X7 Dot Matrix display των 4Χ4 keypad των Matrix και Display των Αλφαριθμητικών LED.
Οι πειραματικές διαδικασίες διακυβερνώνται από ειδικό πρόγραμμα σύγχρονης πορείας Λογικών σχεδιομελετών, βασισμένων στη μέθοδο HDL (Hardware Description Language), για την δημιουργία κυκλωμάτων τεχνολογίας CPLD, ή FPGA, με δυνατότητες απλοποίησης και καθαρότητας των πραγματοποιούμενων σχεδιομελετών από τους σπουδαστές.
• Η πειραματική πινακίδα είναι εφοδιασμένη, τουλάχιστον, με τις παρακάτω
συσκευές, διακόπτες και εξαρτήματα:
• Γεννήτρια σημάτων: Δύο σειρών, συνεχώς ρυθμιζόμενου σήματος εξόδου με
κυματομορφή παλμού και συχνότητα 0.1Hz-500kHz.
• Παλμογεννήτρια: τεσσάρων σειρών εξόδου παλμοσήματος, με κυκλώματα
προστασίας.
• Διακόπτης εισόδου: οθόνη LED 8Χ2, διακόπτη εισόδου DIP και οθόνη non-LED με
διακόπτη Λογικής εισόδου 8Χ1DIP.
• Διακόπτης Matrix: Keypad 4X4 και διακόπτης 4Χ1 Push-Button.
• Quartz σήματος OSC: Δύο σειρών ταλαντούμενης συχνότητας επιλογής (20MHz,
11.059MHz), 20MHz OSC κ.α.
• Display εξόδου: 32LED – Αλφαριθμητικό LED 17 τομέων – LED 5X7 Dot Matrix
5X7 dot Matrix drive display.
• CPLD (8K/10K) των 84pin και I/O τουλάχιστον 100 σημείων.
