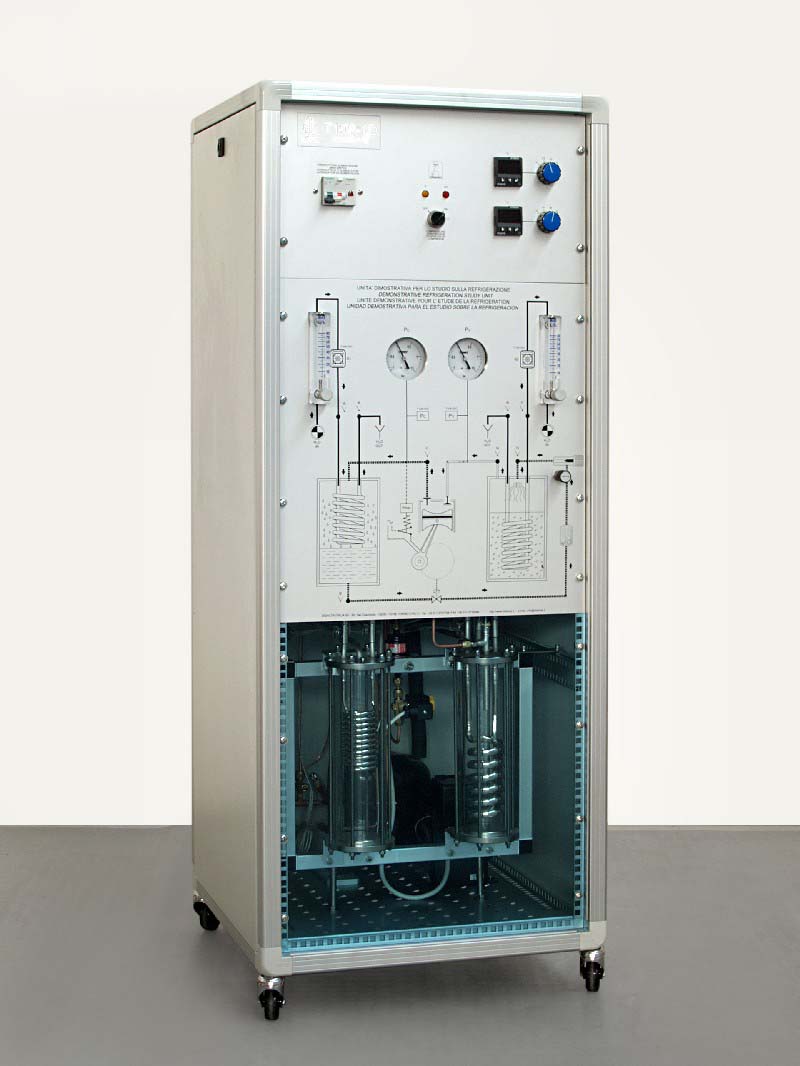

1. Εκπαιδευτική Μονάδα Επίδειξης Ψύξης
(Refrigeration Demonstration Unit)
Σκοπός:
Μονάδα επιτεπιδαπέδιου τύπου, η οποία παρέχει τη δυνατότητα στους σπουδαστές, να παρατηρούν το αποτέλεσμα συμπύκνωσης και εξάτμισης του ψυκτικού φορέα, και να υπολογίζουν την απόδοση του θερμικού κύκλου, συγκρίνοντας την με την πραγματική, ελέγχοντας όλες τις παράμετρες για ποσοτικό ισολογισμό. Συνοδεύεται με διάγραμμα προσομοίωσης της διαδικασίας, στην εμπρόσθια όψη.
Όργανα – Μονάδες:
• Μονάδα ηλεκτροκινούμενου συμπιεστή, παλινδρομικού τύπου, ισχύος 0.27kW,
ικανότητας 568kcal/h, για θερμοκρασία εξάτμισης –100C.
• Εξατμιστή νερού/R123, και Συμπιεστή νερού/R123, αντίστοιχης ικανότητας
1,500cm3, με δύο ροόμετρα, για τον έλεγχο της παροχής νερού εξάτμισης –
συμπύκνωσης (0¸80lt/h, τουλάχιστον), και δύο αντίστοιχα πιεσόμετρα
εξάτμισης – ψύξης, από –1 – 1 – 1,5 bar, στα κύρια σημεία του κύκλου,
συνδεόμενα στον πλήρη πίνακα ελέγχου.
• Βαλβίδα – πλωτήρας, χειροκίνητη, ισοενθαλπική εκτονωτική βαλβίδα,
προστατευτικός μηχανισμός υψηλής πίεσης, φίλτρο, ψηφιακός δείκτης
θερμοκρασίας, επιλογέας θερμοστοιχείων, προειδοποιητικές λυχνίες.
• Διακόπτη μέγιστης πίεσης: 0.2¸3bar.
