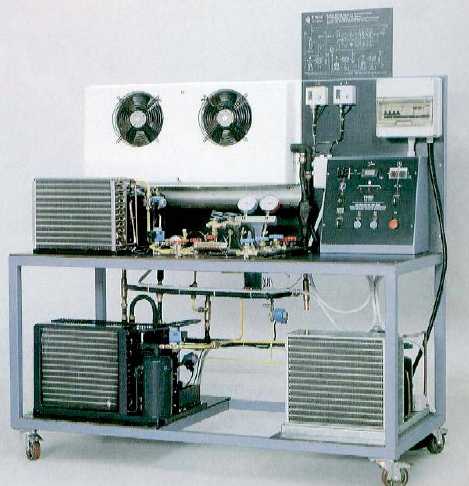

9. ΕΚΠΑΙΔΕΥΤΙΚΗ ΜΟΝΑΔΑ ΣΥΣΤΗΜΑΤΩΝ ΨΥΞΗΣ
(Refrigeration Educ. System Unit)


Γενικά:
Η μονάδα επιτρέπει τη μελέτη ψυκτικών συστημάτων, η λειτουργία των οποίων, βασίζεται σε συμπιεστές διαφόρων τύπων (κλειστού/ημίκλειστου/ανοικτού τύπου), και εκτονωτικές βαλβίδες (θερμοστατικές/πιεζοθερμικές/τριχοειδείς).  Η διαδικασία προσομοίωσης βλαβών, και διαίρεσης του κυκλώματος, για τη συντήρησή του, γίνεται με τη βοήθεια σωληνοειδών, και χειροκίνητων βαλβίδων.  Η μονάδα λειτουργεί με ψυκτικό ρευστό Freon R134a.




Όργανα – Εξαρτήματα – Κυκλώματα:
Το σύστημα απαρτίζεται από:
• Module Συμπυκνωτή – Κινητήρα Κλειστού Τύπου, το οποίο περιλαμβάνει
   Συμπιεστή κλειστού τύπου ισχύος 0.5hp, Συμπυκνωτή εξαναγκασμένης ροής
   αέρα με ηλεκτρικό ανεμιστήρα και δέκτη υγρών, και Σωληνοειδή βαλβίδα
   επιλογής τρόπου λειτουργίας.
• Module Συμπυκνωτή – Κινητήρα Ημίκλειστου Τύπου, το οποίο περιλαμβάνει
   Συμπιεστή ημίκλειστου τύπου ισχύος 0.5hp, Συμπυκνωτή εξαναγκασμένης ροής
   αέρα με ηλεκτρικό ανεμιστήρα και δέκτη υγρών, Σωληνοειδή βαλβίδα επιλογής
   τρόπου λειτουργίας, και Διαχωριστή Ελαίου.
• Module Συμπυκνωτή – Κινητήρα Ανοικτού Τύπου, το οποίο περιλαμβάνει
   Συμπιεστή ανοικτού τύπου ισχύος 1hp, Συμπυκνωτή εξαναγκασμένης ροής αέρα
   με ηλεκτρικό ανεμιστήρα και δέκτη υγρών, Σωληνοειδή βαλβίδα επιλογής
   τρόπου λειτουργίας, και Διαχωριστή Ελαίου.
• Θερμοστατική εκτονωτική βαλβίδα, χωρίς εξισωτή, Θερμομονοστατική
   εκτονωτική βαλβίδα με εξισωτή, Τριχοειδή σωλήνα εκτόνωσης.
• Εξατμιστή Νερού / R134a, με διπλό ηλεκτρικό ανεμιστήρα.
• Αφυγραντήρα, Διαχωριστή νερού με αναρρόφηση.
• Προγραμματιζόμενο χρονοδιακόπτη για την απόψυξη του εξατμιστή, με χρήση
   ηλεκτρικών αντιστάσεων.
• Βαλβίδες ρύθμισης πίεσης εξάτμισης, πίεσης εκκίνησης, πίεσης συμπίεσης,
   Σωληνοειδής βαλβίδα για την απομόνωση του κυκλώματος κατά τη διακοπή
   ρεύματος, Χειροκίνητες βαλβίδες για την προσομοίωση βλαβών, και την
   τμηματοποίηση του κυκλώματος, κατά τις διαδικασίες συντήρησης.

Τα όργανα ελέγχου περιλαμβάνουν: Ένδειξη ροής του ψυκτικού ρευστού, Θερμοστάτη για τον έλεγχο της θερμοκρασίας αέρα του εξατμιστή, Φορητό ψηφιακό θερμόμετρο επαφής, Διακόπτη διαφορικής πίεσης για τον έλεγχο της πίεσης του συμπιεστή, 2 όργανα για τη μέτρηση της συμπίεσης και της πίεσης αναρρόφησης.

Ο ηλεκτρολογικός εξοπλισμός, αποτελείται από: Θερμομαγνητικό διαφορικό διακόπτη ασφαλείας με υποδοχή για συντήρηση, Πίνακα ελέγχου με Διακόπτες επιλογής συμπιεστή/εκκίνησης επιλεγμένου συμπιεστή/εκκίνησης ανεμιστήρων εξατμιστή, Ένδειξη θερμοκρασίας του θερμοστάτη ελέγχου θερμοκρασίας αέρα του εξατμιστή, Προειδοποιητική λυχνία διακοπής τροφοδοσίας ισχύος, Διακόπτες θερμικής επαναφοράς των συμπιεστών, Έλεγχο χρόνου απόψυξης του εξατμιστή, και Μπουτόν έκτακτης ανάγκης.
