8. ΕΚΠΑΙΔΕΥΤΙΚΗ ΜΟΝΑΔΑ ΜΕΛΕΤΗΣ ΚΛΙΜΑΤΙΣΜΟΥ
(Air Conditioning Study Unit)
Σκοπός:

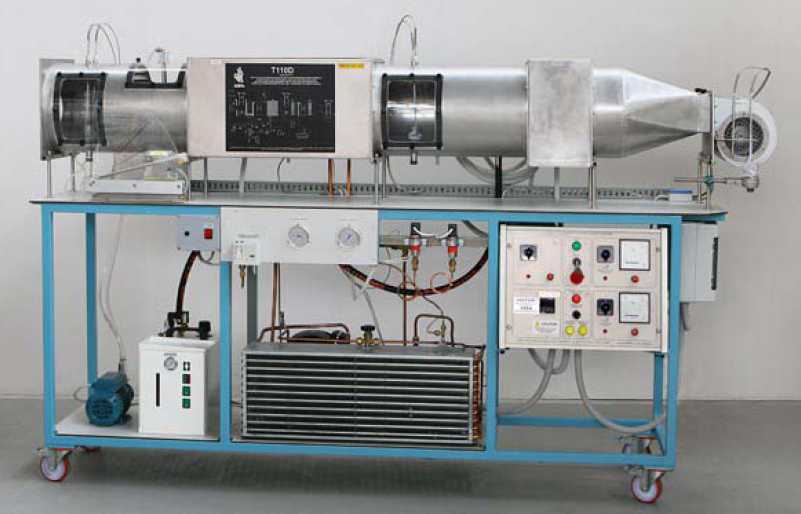

Εκπαιδευτική Μονάδα συμπαγούς μορφής, τροχήλατου τύπου, με τοποθετημένα, εμφανώς, όλα τα όργανα ελέγχου και τον εξοπλισμό πάνω σ’ αυτήν, για την άμεση επαφή των σπουδαστών. Συνοδεύεται από μιμητικό διάγραμμα.
Παρέχει στους σπουδαστές τη δυνατότητα πραγματοποίησης μιας σειράς πειραματικών εργασιών, όπως: Προσδιορισμό θερμικού Ισολογισμού, Υπολογισμό και μελέτη της ροής Αέρα, επηρεασμό της ταχύτητας ροής στα συστήματα κλιματισμού, χαρακτηριστικών θερμοκρασίας και Υγρότητας, Μελέτης και Υπολογισμού του αποτελέσματος αφαίρεσης – πρόσδοσης θερμότητας στα συστήματα κλιματισμού κ.α..
Συστήματα – Μονάδες – Κυκλώματα:
• Συμπιεστής 1.2hp, 12,000BTU/h.
• Συμπυκνωτής 3.8lt.
• Φυγοκεντρικός ανεμιστήρας, για τον εξατμιστή (ως 1450RPM).
• Ισχύς προθερμαντήρα & τελικού θερμαντήρα ηλεκτρικής αντίστασης 0¸3000W,
με βήμα 1000W.
• Βαθμονομημένη δεξαμενή για: την μέτρηση της υγρασίας 1lt/την τελική έγχυση
νερού 2lt.
• Διαφορικό μανόμετρο 0¸200mmHg.
• Ηλεκτρονικό θερμοστάτη, με προεπιλογέα και set – point: 0¸99οC.
• Δύο (2) μετρητές πίεσης: υψηλής ως 24bar/χαμηλής ως 15bar.
• Δύο υδραργυρικά θερμόμετρα wet / dry: -10οC¸50οC, ακρίβειας 1/5οC.
• Διακόπτη πίεσης: 7¸30bar, διαφορικής πίεσης ρυθμιζόμενη μεταξύ: 2.5 & 5 bar.
• Ψηφιακό δείκτη θερμοκρασίας, με Rt100 διακόπτη επιλογής θερμοαντιστάσεων.
Η Μονάδα αποτελείται από τα παρακάτω (ολοκληρωμένα) κυκλώματα:
• Μονάδα Κλιματισμού.
• Κύκλωμα Ψύξης.
• Μετρήσεις και έλεγχος του κυκλώματος Ψύξης.
• Ρυθμίσεις και Έλεγχος των Χαρακτηριστικών του Αέρα.
