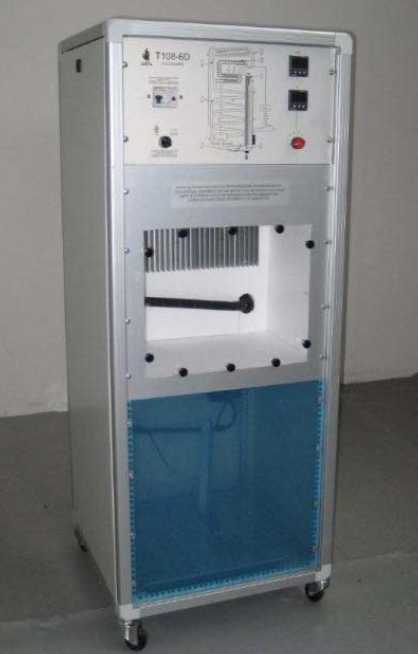

6. ΕΚΠΑΙΔΕΥΤΙΚΗ ΜΟΝΑΔΑ ΨΥΚΤΙΚΟΥ ΚΥΚΛΟΥ
ΜΕ ΑΠΟΡΡΟΦΗΣΗ
(Absorption Cycle Educ. Refrigeration Unit)




Γενικά:
Εκπαιδευτική μονάδα, κατάλληλη για την πειραματική μελέτη μίας ψυκτικής εγκατάστασης απορρόφησης.

Παρέχεται η δυνατότητα αναπαράστασης της λειτουργίας του κύκλου απορρόφησης, με παραγωγή χαμηλών θερμοκρασιών κοντά σε πηγή θερμότητας.

Η παραγωγή θερμότητας, προσομοιώνεται, είτε ηλεκτρικά, ή, με τη χρήση καυστήρα αερίου ή οποιουδήποτε άλλου συστήματος χωρίς κινούμενα μέρη (π.χ. συμπιεστές, κινητήρες, αντλίες).

Επίσης, παρέχεται η δυνατότητα:
• Αυτόματης διεξαγωγής μετρήσεων.
• Προβολής γραφικών παραστάσεων σε οθόνη, με επιλογή εκτύπωσης αυτών.
• Αποθήκευσης των πειραματικών δεδομένων σε δισκέτα με επιλογή εκτύπωσης
   αυτών.
Τα παραπάνω, επιτυγχάνονται με τη βοήθεια συστήματος συλλογής και ανάλυσης δεδομένων (παρέχεται ως παρελκόμενο).


Όργανα – Συσκευές:
• Γεννήτρια.
• Συμπυκνωτής.
• Εξατμιστής.
• Εναλλάκτης θερμότητας (αερίου - αερίου).
• Απορροφητήρας.
• Εναλλάκτης θερμότητας (υγρού – υγρού).
• Γενικός διακόπτης κύριας τροφοδοσίας.
• Επιλογέας θερμοζευγών εντός των κυκλωμάτων.
• Ψηφιακή ένδειξη θερμοκρασιών (σε oC).
• Ψηφιακός θερμοστάτης για τον έλεγχο θερμοκρασίας μέσα στο μονωμένο κελί.
• Ψυκτικό κελί.

Σειρά θερμοζευγών, που παρέχει μετρήσεις θερμοκρασίας στον απορροφητήρα, τον εξατμιστή και το συμπυκνωτή.
Το ψυκτικό υγρό που χρησιμοποιείται, είναι αμμωνία (ΝΗ3), και περιβάλλεται από κατάλληλα στεγανό κύκλωμα.
