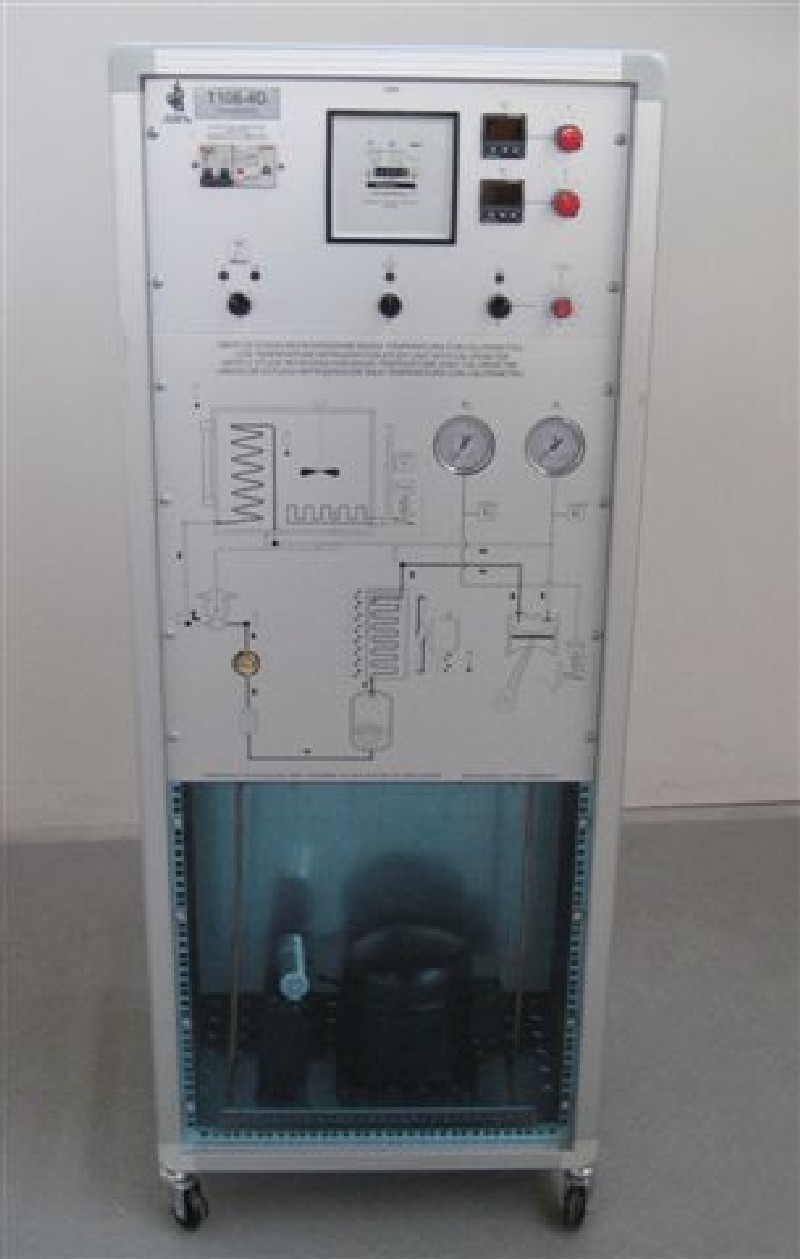

4. ΜΟΝΑΔΑ ΜΕΛΕΤΗΣ ΨΥΞΗΣ, ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
(Low Temperature Refrigeration
Study Unit)
Σκοπός:
Μονάδα επιτεπιδαπέδιου τύπου, συνοδευόμενη με διάγραμμα προσομοίωσης των διαδικασιών, στην εμπρόσθια όψη, για άμεση και εύκολη επαφή των σπουδαστών.
Η Μονάδα παρέχεται αυτόνομη, και είναι κατάλληλη για:
• Την πραγματοποίηση των φαινομένων εναλλαγής θερμότητας σε χαμηλή
θερμοκρασία, (μέχρι –20oC), σε μεταβλητές συνθήκες και την απόδειξη της
θερμοκρασιακής συνάρτησης, κατά τη διάρκεια της διεργασίας ψύξης του
ψυκτικού φορέα (μέσου).
• Την μελέτη του θερμοδυναμικού κύκλου , συμπίεσης–ψύξης, στο διάγραμμα P–E,
και του συντελεστή συμπεριφοράς της Μηχανής, για φορέα GLYCOL-ETHYLENE,
υπό μεταβλητές συνθήκες.
Όργανα – Μονάδες:
• Χαλύβδινο θερμιδομετρικό δοχείο, θερμικά μονωμένο και κατάλληλο να
περιέχει μια ποσότητα GLYCOL-ETHYLENE, μέχρι 30lt.
• Ηλεκτρικός θερμαντήρας, μεταβλητής ισχύος 2kW, και Ηλεκτρικός
Αναδευτήρας.
• Εξατμιστής στοιχείων για R502/GLYCOL-ETHYLENE, (ισχύος 1,032W).
• Μονάδα ηλεκτροκινούμενου συμπιεστή, κλειστού τύπου, ισχύος 470W,
3,200BTU/h.
• Αεροσυμπιεστής με ανεμιστήρα για R502.
• Θερμοστατική και ισοενθαλπική εκτονωτική βαλβίδα, δείκτης στάθμης, φίλτρο,
υδραργυρικό θερμόμετρο (από -30οC έως 50οC), ακριβείας 1/5ο, λυχνία,
παρατήρηση της ροής του ρευστού, επιλογές θερμοκρασιών με ψηφιακό δείκτη,
μετρητής ηλεκτρικής ισχύος για τον συμπιεστή, προστασία overload,
Stop-watch, συνολική απορρόφηση 10Α και άλλα για την πληρότητα της
μονάδας.
