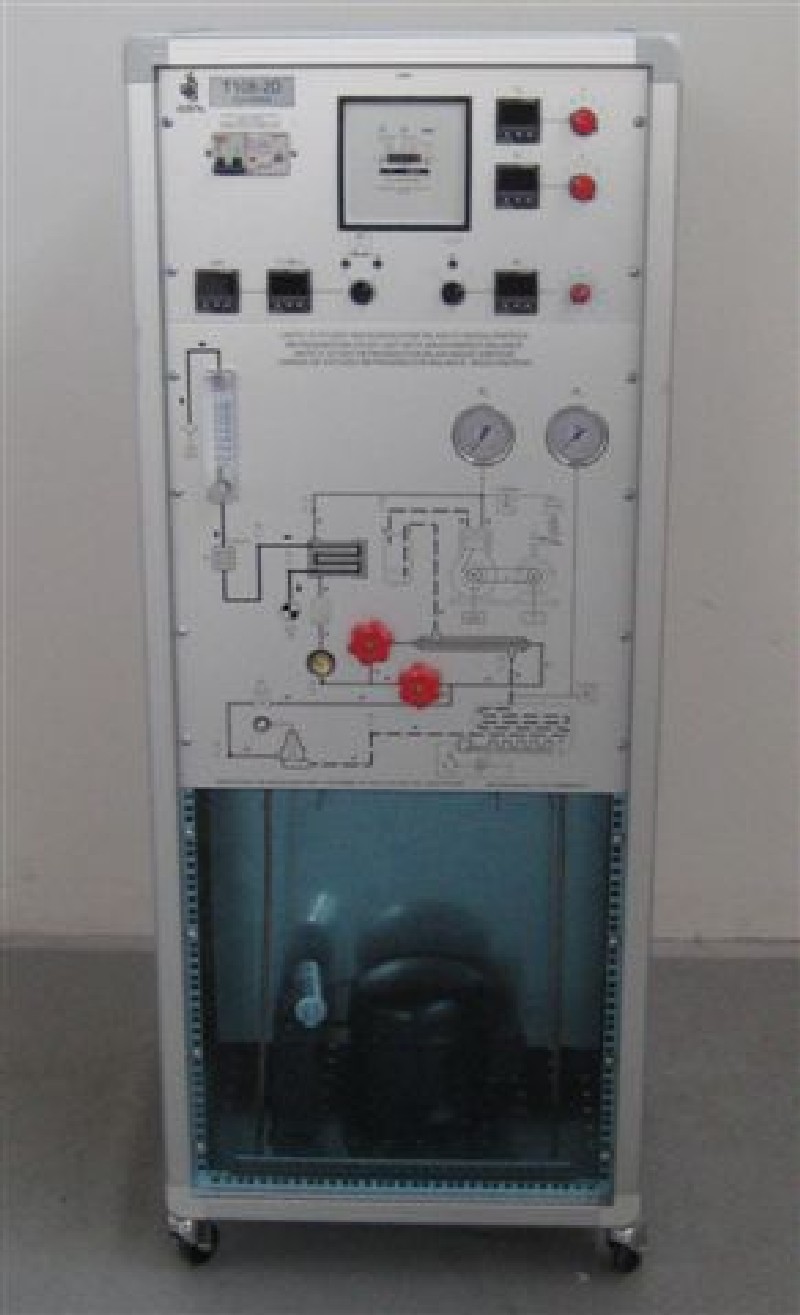

2. ΜΟΝΑΔΑ ΜΕΛΕΤΗΣ ΨΥΞΗΣ, ME ΙΣΟΖΥΓΙΟ ΜΑΖΑΣ /ΕΝΕΡΓΕΙΑΣ
(Energy Mass Ballance Refrigeration Study Unit)
Σκοπός:
Μονάδα επιτεπιδαπέδιου τύπου, η οποία να παρέχει τη δυνατότητα στους σπουδαστές, να μελετήσουν τις σχέσεις του ψυκτικού κύκλου, τις πραγματικές απαιτήσεις ισχύος του συμπιεστή, τον θερμικό ισολογισμό του εξατμιστή και συμπιεστή και την πραγματική απόδοση του κύκλου, με διάγραμμα προσομοίωσης των διαδικασιών, στην εμπρόσθια όψη.
Η Μονάδα, είναι πλήρως αυτοματοποιημένη (fully computerized), με πλήρη ανάλυση του Software + Data Logger.
Όργανα και Μονάδες:
• Μονάδα ηλεκτροκινούμενου συμπιεστή, ανοιχτού τύπου, ισχύος 370W, στις
700RPM, 2400BTU/h. Ο ηλεκτροκινητήρας είναι ισχύος 1hp, και λειτουργεί με
380/50Hz (3Φ).
• Δυναμόμετρο 0¸30Ν, για της μετρήσεις στρεπτικής ροπής.
• Συμπυκνωτής Νερού/R134a, επιφάνειας εναλλαγής 1000cm2, μέγιστης ροής
80lt/h.
• Εξατμιστής R134a, μέγιστης ισχύος 600kcal/h, θερμαινόμενος από ηλεκτρική
αντίσταση 0¸1kW.
• Αφυγραντήρας, τρίοδη βαλβίδα, εναλλάκτης θερμότητας, θερμοστατική και
ισοενθαλπική βαλβίδα εκτόνωσης.
• Δύο ροόμετρα (για τη μέτρηση της ροής νερού, και της ροής του ψυκτικού
φορέα).
• Βαλβίδα νερού, για τη ρύθμιση ροής στο συμπιεστή.
• Ρυθμιστής τάσης, επιλογέας θερμοστοιχείων, για τη μέτρηση της θερμοκρασίας
σε ψηφιακό μετρητή.
• Μετρητές πίεσης, για τον συμπυκνωτή και τον εξατμιστή ως 14 bar.
• Βολτόμετρο, Αμπερόμετρο, ψηφιακός ενδείκτης στροφών, και kWh-μέτρο,
τοποθετημένα πάνω στην ηλεκτρολογική πινακίδα ελέγχου.
• Πίνακας ελέγχου, τοποθετημένος εμπρόσθια της μονάδας, στον οποίον είναι
σχεδιασμένο ένα συνοπτικό διάγραμμα των κυρίων εξαρτημάτων του ψυκτικού
κύκλου, με τοποθετημένα τα όργανα μέτρησης.
