5. ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΟΝΑΔΑ ΜΕΤΡΗΣΕΩΝ ΑΠΩΛΕΙΩΝ ΣΕ ΣΩΛΗΝΩΣΕΙΣ
(Measurements Unit for Pipes Losses)
Σκοπός:

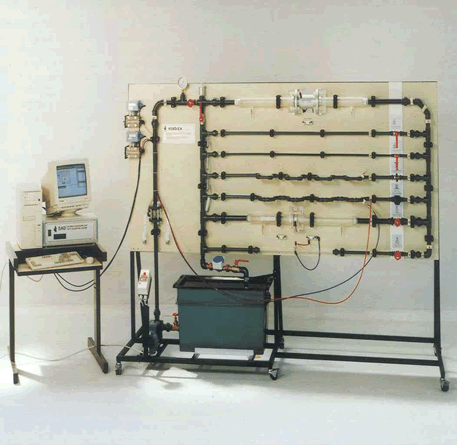

Αυτόνομη και τροχήλατη μονάδα, κατασκευασμένη από PVC και ανοξείδωτα υλικά, κατάλληλη για την ολοκληρωμένη μελέτη απωλειών πίεσης σε σωληνώσεις διαφόρων σχημάτων, διατομών και καμπύλων. Επιτρέπει τη μελέτη διαφόρων τύπων βαλβίδων και τη μέτρηση παροχών, ταχυτήτων και πιέσεων με τα κατάλληλα όργανα / συσκευές.
Μονάδες – Όργανα:
• Υδραυλική τροφοδοσία, η οποία αποτελείται από φυγοκεντρική ηλεκτροκίνητη
αντλία, ισχύος 0.36kW, δεξαμενή (από PVC)100lt με κάλυμμα, ροόμετρο (από
plexiglass), και μανόμετρο για τη μέτρηση της πίεσης εισόδου στη Μονάδα.
• Σωληνώσεις (τρεις ευθύγραμμες εσωτερικής διαμέτρου 27.2, 16, και 10mm,
αντίστοιχα, δύο διαμορφωμένες μικρής και μεγάλης κλίσης, και δύο καμπύλου
σχήματος με γωνίες 40ο και 90ο, σε διάφορες αποστάσεις).
• Σειρά βαλβίδων (βελονοειδείς, πεταλούδας, μεμβρανοειδείς, με σφαιρίδια,
βάνες υδατοφράξεως), τοποθετημένες σε κύρια σημεία της Μονάδας και των
σωληνώσεων.
• Μέρη στένωσης, για τον έλεγχο και μέτρηση παροχής, αποτελούμενα από
βαθμονομημένο διάφραγμα (από plexiglass), μετρητή VENTURI (από plexiglass),
και ογκομετρητή.
• Θάλαμο ελέγχου, με ρυθμιζόμενο σωλήνα Pitot, για τη μέτρηση ταχυτήτων.
• Μανόμετρα (υδραργυρικό τύπου U, κλίμακας 400-0-400mm, και διαφορικό
κλίμακας 0-400mbar).
• Παρελκόμενα: Διαφανής σωλήνωση μήκους 900mm (για παρατήρηση
στρωτής–τυρβώδους ροής), Ευθύγραμμη σωλήνωση ø15.2 (για την παρατήρηση
ροής σε τραχιά επιφάνεια), και Τέσσερις βαλβίδες.
• Αυτόματο Σύστημα Εισαγωγής και Επεξεργασίας Δεδομένων (προαιρετικό
παρελκόμενο).
