4. ΕΡΓΑΣΤΗΡΙΑΚΗ ΤΡΑΠΕΖΑ ΜΟΝΑΔΩΝ ΡΕΥΣΤΟΜΗΧΑΝΙΚΗΣ
(Fluid Mechanics Units Bench)


Σκοπός:
Μονάδα κατάλληλα σχεδιασμένη για τη μελέτη και επαλήθευση αρχών και νόμων, όπως:
• Θεώρημα BERNOULLI.
• Αρχές Ροής μέσω Συγκλινόντων.
• Αποκλινόντων Διόδων.
• Προσδιορισμός Απωλειών Ροής σε Σωληνώσεις.
• Διεύρυνση Ευστάθειας Επιπλέοντων Σωμάτων.
• Προσδιορισμός Κέντρου Πίεσης.



Μονάδες – Όργανα:
• Μονάδα Υδραυλικής Τράπεζας, αυτόνομη και τροχήλατη, με:
   – δεξαμενή 70lt,
   – φυγοκεντρική αντλία μέγιστης ροής 100lt/min, υψομετρικής ενέργειας 2¸15m
      H2O, μετρητή BOURDON, ηλεκτροκινητήρα μεταβλητής παροχής με
      ταχύμετρο, και ισχύ 300W/3,000RPM,
   – μηχανισμό παρατήρησης του φαινομένου σπηλαίωσης, επίπεδο
      αντιοξειδωτικό, δίσκο ενυδάτωσης, και μηχανισμό ασφαλείας
      ηλεκτροπληξίας.

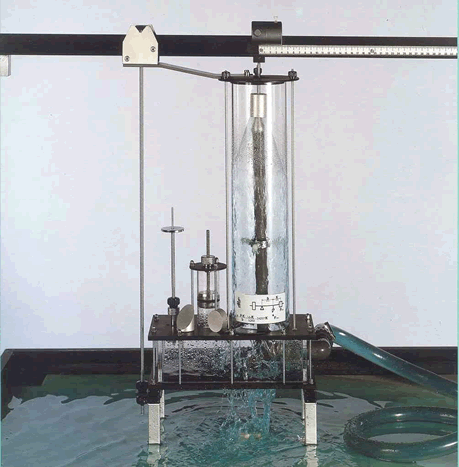

• Διαφανές Υδροδυναμικό ΚΙΤ, κατάλληλο για πειράματα σε μια δεξαμενή με
   στόμιο, κρούσεις από δέσμες νερού (3 βάνες διαφορετικού σχήματος), και
   υδραυλικό πλήγμα.
• Διαφανές ΚΙΤ για Μελέτη και Σχέσεις του Θεωρήματος BERNOULLI, κατάλληλο
   για πειράματα του Θεωρήματος BERNOULLI, ροή στο μετρητή VENTOURI,
   απώλειας ροής σε σωληνώσεις, σειράς καμπυλών, βαλβίδων και συνδέσεων.
• Διαφανές Υδροστατικό ΚΙΤ, κατάλληλο για πειράματα ευστάθειας επιπλέοντος
   σώματος, μετακεντρικού ύψους, και κέντρου πίεσης.
• Συσκευή για τη βαθμονόμηση μετρητή πίεσης, Δεξαμενή WEIR, Στροβοσκόπιο
   (150¸1,400αναλαμπ./min, 3,700¸18,000αναλαμπ./min).
