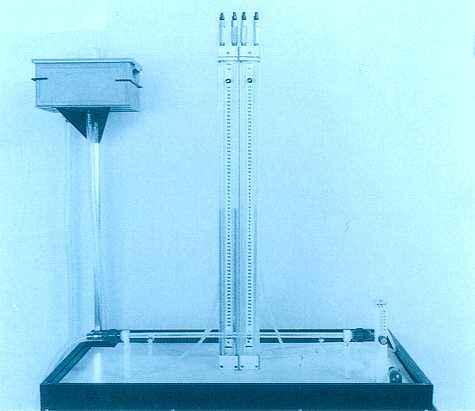

3. ΕΡΓΑΣΤΗΡΙΑΚΗ ΣΥΣΚΕΥΗ ΠΡΟΣΔΙΟΡΙΣΜΟΥ ΑΠΩΛΕΙΩΝ ΣΕ ΣΩΛΗΝΩΣΕΙΣ
(Apparatus to Determine Losses in Pipes)
Σκοπός:
Είναι αυτόνομη και επιτραπέζια μονάδα, κατάλληλη για πειράματα μέτρησης απωλειών πίεσης σε σωλήνα, με τη μεταβολή της παροχής.
Είναι κατάλληλη για τη δημιουργία και μελέτη συνθηκών στρωτής και τυρβώδους ροής, και επιτρέπει τη μέτρηση του αριθμού REYNOLDS, σε κάθε περίπτωση.
Εφοδιασμένη με:
• χαλύβδινο σωλήνα δοκιμών, μήκους 500mm (μεταξύ των σημείων λήψης
μετρήσεων), και διαμέτρου 3mm.
• δυο μανόμετρα τύπου U (ένα υδραργυρικό, και ένα νερού), κλίμακας
340–0–340, με δυνατότητα μεμονωμένης χρήσης.
• παροχόμετρο 80lt/h, δεξαμενή τροφοδοσίας νερού μέγιστης παροχής 100lt/h.
