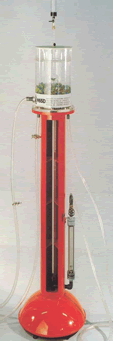

2. ΣΥΣΚΕΥΗ OSBORNE REYNOLDS
(OSBORN RAYNOLDS Apparatus)
Σκοπός:
Η μονάδα είναι σχεδιασμένη για τη μελέτη της στροβιλώδους ροής και της στρωτής ροής, σε σχέση με τη συμπεριφορά κάθετης ροής ρευστών.
Επίσης είναι κατάλληλη για τη διερεύνηση των περιοχών κριτικών ταχυτήτων (χαμηλής – υψηλής), και παρέχεται η δυνατότητα παρατήρησης (των φαινομένων αυτών), μέσω ενός βαθμονομημένου γυάλινου σωλήνα έγχυσης ρευστού.
Λειτουργία – Μονάδες – Παρελκόμενα:
• Η όλη μονάδα είναι κατασκευασμένη από διαφανές πλαστικό υλικό, και
τοποθετημένη σε ανθεκτικά υποστηρίγματα, ώστε να διατηρείται (κατόπιν
λειτουργίας) σε σταθερή κάθετη θέση.
• Η απαιτούμενη ποσότητα ροής του νερού ή άλλου ρευστού, προέρχεται από
κάποια πηγή (αναφέρεται από τους προμηθευτές με το αντίστοιχο κόστος), και
παρέχεται μέσω ενός κατάλληλου σωλήνα με μηχανισμό ρύθμισης ροής και ενός
αποκλίνοντος προφυσίου, το οποίο είναι στερεωμένο στην τροφοδοτική
κυλινδρική δεξαμενή.
• Το χρωματιστό διάλυμα εισάγεται με κατάλληλα στερεωμένους μηχανισμούς,
και ρυθμίζεται από μια βαλβίδα.
Η συσκευή, αποτελείται από:
• Ένα σωλήνα για τα πειράματα μήκους περίπου 900mm, με εσωτερική διάμετρο
12mm περίπου, και κατάλληλο για μέγιστη ροή 150lt/h στις ατμοσφαιρικές
συνθήκες.
• Τυχόν παρελκόμενα για την επέκταση της χρήσης της συσκευής, αναφέρονται
από τους προμηθευτές με αντίστοιχες τιμές.
