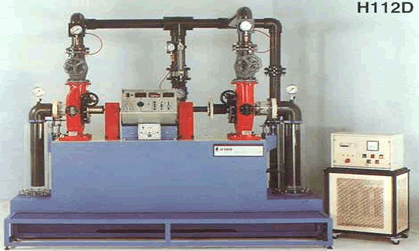

3. Εκπαιδευτική Μονάδα Στροβίλου KAPLAN
(KAPLAN Turbine Unit, Floor Type)
Σκοπός:
Αυτόνομη – ενιαία Μονάδα, η οποία περιλαμβάνει τους δύο τύπους στροβίλων αντίδρασης (FRANCIS και KAPLAN), με δυνατότητα εναλλακτικής σύνδεσης σε μια Δυναμομετρική Διάταξη Γενικών Χρήσεων, ενώ μέσω by-pass, επιτρέπεται η μελέτη των χαρακτηριστικών μεγεθών ηλεκτροκίνητης αντλίας. Τα περισσότερα μέρη των στροβίλων, είναι κατασκευασμένα από διαφανές υλικό (για την παρατήρηση των υδραυλικών φαινομένων), και οι σωληνώσεις τροφοδοσίας, είναι από γαλβανισμένου χυτοχάλυβα.
Συσκευές – Όργανα:
• Στρόβιλο FRANCIS, ικανότητας 120m3/h, μεγίστης ταχύτητας 2300rpm, H=20m
στήλης νερού, και διαμέτρου 600mm, με ρότορα (από κράμα μπρούντζου) 9
πτερυγώσεων, διαμέτρου 140mm, διανομέα 10 πτερυγώσεων αλουμινίου,
διαμέτρου 200 mm, με εξωτερικό άνοιγμα ελέγχου.
• Στρόβιλο ΚΑPLAΝ, μέγιστης ταχύτητας 2800rpm, με διάμετρο (scroll casing)
600mm, ύψος άξονα 310mm, ρότορα τεσσάρων πτερυγώσεων διαμέτρου
120mm, pitch control (ρύθμισης μέσω εξωτερικού χειροκίνητου τροχού),
διανομέα δέκα πτερυγώσεων, διαμέτρου 200mm με εξωτερικά ανοίγματα
ελέγχου.
• Αντλία ηλεκτροκίνητη, φυγοκεντρική, παροχής 800-1250-2000lt/min
(αντίστοιχη τιμή 30-28-18mm στήλης νερού), ταχύτητα περιστροφής 1450rpm,
και ισχύος κινητήρα 15kW.
• Δυναμομετρική Διάταξη πέδησης, γενικών χρήσεων, για τον προσδιορισμό των
χαρακτηριστικών των στρεπτικών ροπών και της ισχύος των στροβίλων, τύπου
εκκρεμούς, με δυναμό πέδησης, πλήρης (με μονάδα ηλεκτρονικού ελέγχου,
ηλεκτρονικό στροφόμετρο ψηφιακών ενδείξεων και ψηφιακό μετρητή ροπής),
τροφοδοσίας 1Φ/220V/50Hz, με μετατροπέα DC. Η μονάδα πέδησης συνδέεται
με το στρόβιλο μέσω μηχανισμού ιμάντων ή άλλου τρόπου.
• Διαθέτει ροόμετρο, σειρά βαλβίδων, σωληνώσεων (από PVC), όργανα μέτρησης
πίεσης, και δεξαμενή τροφοδοσίας 1000lt (από ανοξείδωτο χάλυβα).
