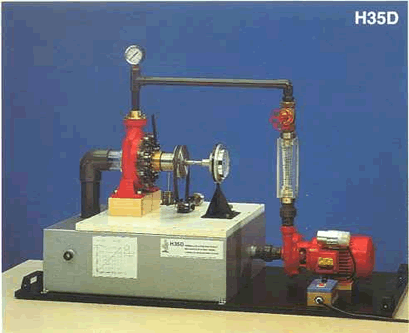

2. Επιτραπέζια Μονάδα Στρόβιλου Francis
(Francis Turbine Unit, Bench Type)




Πλήρη και αυτόνομα Συστήματα Μελέτης, που επιτρέπουν τη μελέτη και οπτική αναπαράσταση των κύριων λειτουργιών ενός στροβίλου Pelton, Francis και των σταθμών παραγωγής υδροηλεκτρικής ισχύος, καθώς και τη μελέτη των κανονισμών ασφαλείας, για κάθε σύστημα αντίστοιχα.


Η Μονάδα στροβίλου Francis, αποτελείται από τα ακόλουθα μέρη:
• Στρόβιλο Francis, κατασκευασμένος από ανοξείδωτο χάλυβα, τοποθετημένος σε
   κέλυφος από διάφανο plexiglass, για πλήρη ορατότητα, με ρότορα εξωτερικής
   διαμέτρου 100mm.
• Πτερυγωτό διανομέα, με χειροκίνητη συσκευή ρύθμισης ροής.
• Ηλεκτρική, φυγοκεντρική αντλία, 1,5kW / 2900rpm / 200 l*min-1, 380V,
   τριφασική, 50Hz.
• Δεξαμενή τροφοδοσίας 50 litres, με όργανο ελέγχου στάθμης.
• Μανόμετρο 0-4bar, Μετρητή στροφών, 3000rpm, Ροόμετρο, Βαλβίδα ρύθμισης
   ροής.
• Μηχανικό φρένο, με ιμάντα και σειρά βαρών (από 6τεμ.).
• Υδατοστεγή, χειροκίνητο εκκινητή του κινητήρα, με ηλεκτρομαγνητικό ρελέ.
