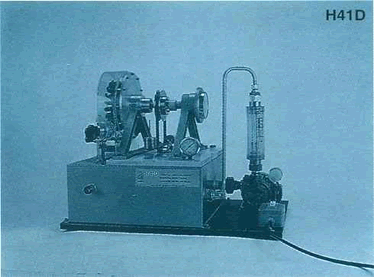

1. ΕΠΙΤΡΑΠΕΖΙΑ ΜΟΝΑΔΑ ΣΤΡΟΒΙΛΟΥ PELTON
(Pelton Turbine Unit, Bench Type)
Πλήρη και αυτόνομα Συστήματα Μελέτης, που επιτρέπουν τη μελέτη και οπτική αναπαράσταση των κύριων λειτουργιών
ενός στροβίλου Pelton, Francis και των σταθμών παραγωγής υδροηλεκτρικής ισχύος, καθώς και τη μελέτη των κανονισμών ασφαλείας, για κάθε σύστημα αντίστοιχα.
Η Μονάδα στροβίλου Pelton, αποτελείται από τα ακόλουθα μέρη:
• Στρόβιλο Pelton,, κατασκευασμένο από ανοξείδωτο χάλυβα, τοποθετημένος σε
κέλυφος από διάφανο plexiglass, για πλήρη ορατότητα, διαμέτρου 160mm, 20
πτερυγίων σκαφοειδούς τύπου.
• Ακροφύσιο, διαφανούς υλικού, με μικρομετρικό μηχανισμό ρύθμισης ροής
• Ηλεκτρική, φυγοκεντρική αντλία, 0,55kW / 2900rpm / 60l*min-1, 220V,
μονοφασική, 50Hz.
• Δεξαμενή τροφοδοσίας 35 litres, με όργανο ελέγχου στάθμης
• Μανόμετρο 0-6bar, Μετρητή στροφών, 3000rpm, Ροόμετρο
• Μηχανικό φρένο, με ιμάντα και σειρά βαρών (από 6τεμ.)
• Υδατοστεγή, χειροκίνητο εκκινητή του κινητήρα, με ηλεκτρομαγνητικό ρελέ.
