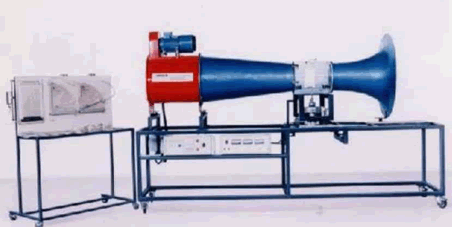

3. Μονάδα Αεροδυναμικής Αεροσύραγγας
(Aerodynamics Wind Tunnel Unit)
Σκοπός:
Είναι αυτόνομη και τροχήλατη διαστάσεων περίπου 3x0.7x1,8m, βάρους 180kg για την πραγματοποίηση πειραμάτων σε Αεροδυναμικά μοδέλα, σε συνθήκες ροής Αέρα SUBSONIC (LOW).
Είναι κατάλληλη για τον προσδιορισμό των Αεροδυναμικών χαρακτηριστικών, LIFT-DRAG-MOMENT
Μονάδες - Όργανα:
Αποτελείται από:
• Ένα θάλαμο πειραμάτων, υλικού RESIGN-FIBER, τοποθετημένου σε τροχήλατη
βάση, διαμέτρου περίπου 300mm μέσα στον οποίο η ταχύτητα ροής του αέρα
μετράται με σωλήνα ΡΙΤΟΤ, ρυθμιζόμενη από την μεταβολή των στροφών του
ανεμιστήρα.
• Ένα ανεμιστήρα, αξονικού τύπου, ηλεκτροκινούμενου με ισχύ κινητήρα 255hp
περίπου.
• Μια σειρά μοδέλων
α) Τομές σειράς NACA 0012, NACA 661-212, NACA 4412, τομή κυπέλλου,
τομή σφαίρας.
β) Αεροδυναμικό άξονα, αεροδυναμικό σχήμα για τον προσδιορισμό του οριακού
στρώματος.
• Όργανα μέτρησης των Αεροδυναμικών στοιχείων.
• Διαφορικό Μανόμετρο (σχήματος U) για την μέτρηση της ταχύτητας
του ρευστού.
Παρελκόμενα:
• Μοδέλο για τον προσδιορισμό της διανομής των πιέσεων.
• Μανόμετρο πολλαπλών σωλήνων, με μεταβλητή κλίμακα για τον προσδιορισμό
της καμπύλης διανομής των πιέσεων.
• Ένα πλήρες ΚΙΤ για τον προσδιορισμό των Αεροδυναμικών στοιχείων, μέσω ενός
συστήματος με ψηφιακές ενδείξεις και ακρίβεια μετρήσεων 1gr.
