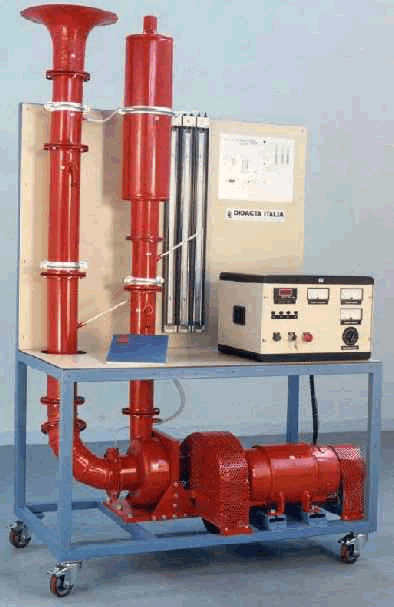

1. Εργαστηριακή Μονάδα Φυγόκεντρου Συμπιεστή
(Centrifugal Compressor Lab. Unit)
Σκοπός:
Είναι αυτόνομη και τροχήλατη Μονάδα κάθετης διεύθυνσης ροής, αποσκοπούσα στην ανάλυση των τεχνικών χαρακτηριστικών ενός βιομηχανικού τύπου φυγοκεντρικού συμπιεστή μέσα από μία σειρά εργαστηριακών πειραμάτων & διεργασιών.
Συσκευές – Όργανα:
Αποτελείται από:
α) Ένα φυγοκεντρικό συμπιεστή βιομηχανικού τύπου, μίας βαθμίδας με διάμετρο ρότορα (IMPELLER) μεταξύ 110-140mm, ο οποίος είναι ηλεκτροκινούμενος και έχει παροχή μεταξύ 1150-1250kg/h σε αντίστοιχη μέγιστη ταχύτητα μεταξύ 2,800-3,000RPM.
Η μονάδα αναπτύσσει μία ισχύς περίπου 19kW στις 12,450RPM.
β) Δύο (2) διαφορικά μανόμετρα τύπου “U” για τις μετρήσεις των πιέσεων εισόδου – εξόδου, μετρητή απορρόφησης ισχύος του κινητήρα, θερμόμετρα σε διάφορες θέσεις και δύο (2) στραγγαλιστικές βαλβίδες στις εισόδους – εξόδους του αέρα, ώστε να μεταβάλλεται η ροή.
