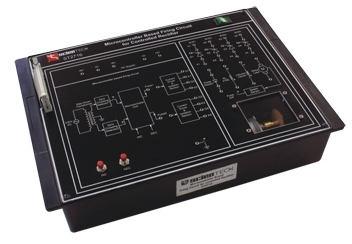

4. Συσκευή Εφαρμογής Μικροελεκτών σε Κύκλωμα Ενεργοποίησης Λειτουργίας και ελέγχου Ανορθωτή
Είναι μια συσκευή εφαρμογής των Αρχών των Μικρελεκτών, ώστε να παρέχεται και να κατανοείται η δυνατότητα της πρακτικής εμπειρίας.
Η Συσκευή είναι επιτραπέζιου φορητού τύπου, αυτόνομης λειτουργίας και μικρών διαστάσεων και βάρους, (περίπου 420Χ100Χ255mm, βάρους 2kg περίπου), στην πρόσοψη της οποίας να παρουσιάζονται σχηματοδιαγραμματικά κυκλώματα και συμβολισμοί, (σε χωριστά και διακριτά μέρη), ώστε να παρέχεται η ευχρηστότητα, του αντικειμενικού σκοπού της Συσκευής, ο οποίος είναι:
• Η κατανόηση των Αρχών χρήσης των Μικροελεκτών σε κυκλώματα Ανορθωτών,
διαφόρων διαμορφώσεων.
• Η κατανόηση του τρόπου παραγωγής παλμών, για ένα μονοφασικό
μετατροπέα, με την χρήση μικροελεκτού.
• Η παρατήρηση παλμοκυματομορφών σε διάφορα κυκλώματα με την χρήση
δεσμών χορδών κ.α.
Είναι εφοδιασμένη με ενσωματωμένα λειτουργικά στοιχεία, αντίστοιχων απολήξεων στην επιφάνεια της πρόσοψης της συσκευής, για τις λειτουργικές και πειραματικές διαδικασίες, όπως, τουλάχιστον, παρακάτω:
• Τροφοδοτικό Ε.Ρ.: 0-15V, 18-0-18V.
• Μετασχηματιστή παλμών: PT4503, 1:1:1.
• Διάφορα μποκ του κυκλώματος ενεργοποίησης (firing circuit).
• Μικροελεκτής, με λειτουργία βασισμένη σε κύκλωμα ενεργοποίησης (Firing
Circuit).
• Μεταβολή της Γωνίας ενεργοποίησης (Firing Angle Variation από 0 έως 180°, με
χρήση του ελέγχου (firing Pot).
• Εγκατάσταση SCR: 4SCR 2P 4M, 600V/2A.
• Φορτίο: 270E, 5W, L=120mm, κινητήρας DC 12.
• Σημεία Δοκιμών: 8.
