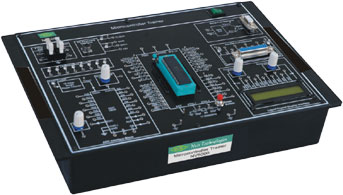

1. Εκπαιδευτική Συσκευή Μικροελεκτών
(Microcontrolers Educational Apparatus)
Είναι επιτραπέζιου φορητού τύπου,, αυτόνομης λειτουργίας και μικρών διαστάσεων και βάρους, (περίπου 345Χ245Χ100mm, βάρους 1.5kg), στην πρόσοψη της οποίας παρουσιάζονται σχηματοδιαγραμματικά κυκλώματα και συμβολισμοί, (σε χωριστά και διακριτά μέρη), ώστε να παρέχεται η ευχρηστότητα, του αντικειμενικού σκοπού της Συσκευής, ο οποίος να είναι:
• Η κατανόηση όλων των βασικών Αρχών των Μικροελεκτών.
• Η απόκτηση εμπειρίας μέσω των διαφόρων εφαρμογών.
Είναι μια αναπτυγμένη πλατφόρμα, κατάλληλα μελετημένη, για την απόκτηση γνώσεων και εμπειρίας από μέρους των μαθητών, σχετικά με την Αριθμητική Λογική, προγραμματισμό ενός BIT και διεπικοινωνία με περιφερειακά.
Η Αναπτυγμένη πλατφόρμα παρέχει την δυνατότητα μελέτης και σχεδιασμού διαφόρων Συστημάτων εφαρμογών του Μικροελεκτή, στο μαθητή-χρήστη, λόγω της απλότητας και της πληρότητας της σε βασικά απαιτούμενα κυκλώματα και διατάξεις ελέγχου.
Η Συσκευή είναι εφοδιασμένη, τουλάχιστον, με τα παρακάτω:
• Σειριακή επικοινωνία με θύρα RS232, χρήση Rx/Tx του MSU για
φόρτωση/εκφόρτωση.
• Παράλληλη επικοινωνία: 25pin θύρας LPT-Baud 9600bps.
• Συχνότητα κρυστάλλου: 11.0592MHz – Display 16X2 χαρακτήρων
LCD οκτώ αριθμών – τεσσάρων Διακοπτών – πληκτρολόγιο.
• Μεταβαλλόμενος έλεγχος από 0 έως 5V – εσωτερικές συνδέσεις
των 2mm – Σημεία Δοκιμών 40 τουλάχιστον.
• Περιοχή τάσης εισόδου ADC και αναφοράς: από 0-5V
(μεταβαλλόμενη).
• Προγραμματιστή του μικροελεκτή, εκτυπωτή.
• Σειρά αναγκαίων παρελκόμενων.
• Τροφοδοσίας: 220V/50Hz.
• Ενσωματωμένο τροφοδοτικό.
Χρησιμοποιεί φιλικό πρόγραμμα και πραγματοποιεί μια ευρεία σειρά πειραμάτων μελέτης, τουλάχιστον, των παρακάτω:
• Διεπικοινωνία του ADC-pin to pin του MCU – Ανάλυση της
Διεπικοινωνίας του πληκτρολογίου και των διακοπτών.
• Των βασικών στοιχείων σειριακής επικοινωνίας και της σύνδεσης
του MCU με σειριακή θύρα.
• Της Σύγχρονης και Ασύγχρονης σειριακής επικοινωνίας.
• Προγραμματισμού και μεταφοράς των δεδομένων μέσω σειριακής
θύρας κ.α.
