4. Εκπαιδευτικό-Εργαστηριακό Σύστημα Ward-Leonard
(Ward-Leonard Educ.-Lab System)

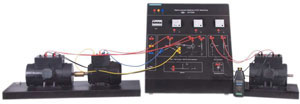

Επιτραπέζιο και αυτόνομης λειτουργίας σύστημα, για την μελέτη ελέγχου της ταχύτητας μέσω ενός χωριστά διεγειρόμενου κινητήρα Σ.Ρ (stunt), είτε μέσω της μεθόδου Ward-Leonard……
Πίνακας ελέγχου και κινητήρας μετά των παρεκλομένων φέρουν συμβολικά σχεδιαγράμματα κυκλωμάτων σύνδεσης και λειτιουργικών διαδικασιών του συστήματος.
Το Σύστημα παρέχει πειραματικές δυνατότητες επίδειξης της μεθόδου Εκπαιδευτικό-Εργαστηριακό Σύστημα Ward-Leonard μιας μηχανής Σ.Ρ. μέσω του χρήστη, όψι μόνο λειτουργίας αλλά και ελέγχου της ταχύτητας της μηχανής Σ.Ρ. προς κάθε κατεύθυνση (δεξιόστροφη ή και αριστερόστροφη), μέσω της εναλλαγής ακροδεκτών και αντίστοιχων διακοπτών και συναφών για αυτό το σκοπό παραλκομένων.
Λειτουργικά στοιχεία:
1. Τριφασικός επαγωγικός κινητήρας κλωβού, λειτουργών ως κύριος κινητήρας:
• Ισχύος 1HP, τάσης 415V, 1440 rpm (άνευ φορτίου)
2. Κινητήρας παράλληλης σύνδεσης (stunt) Σ.Ρ.
• Ισχύος 1HP, 200V, 1500 rpm (άνευ φορτίου)
3. Επιπρόσθετος κινητήρας σύνδεσης (stunt) Σ.Ρ. με ρυθμιζόμενη ταχύτητα
χρήσης ζεύγους κινητήρα-γεννήτριας:
• Ισχύος 0.5HP, 200V, ταχύτητα 1500 rpm (άνευ φορτίου)
Το Σύστημα είναι εφοδιασμένο από όργανα μετρήσεων, όπως βολτόμετρα, αμπερόμετρα κ.α. επί ενός πίνακα ελέγχου, κατάλληλο για τον προοριζόμενο σκοπό.
