2. Σύστημα Εργαστηριακών Ηλεκτρονικών Κυκλωμάτων
(Laboratory Electronic Circuits System)
Είναι ένα αυτόνομο, επιτραπέζιο και ολοκληρωμένο Σύστημα Εκπαίδευσης, στα ηλεκτρικά κυκλώματα όπου, μέσω ενός ευρέως φάσματος πειραματικών διαδικασιών, με την χρήση σειράς από Modules, τα οποία, ανά ομάδες, πραγματοποιούν, (κάθε ομάδα), μια ορισμένη σειρά πειραμάτων, όπου η κάθε επόμενη, (ομάδα ή σειρά πειραμάτων), είναι συμπληρωματική της προηγούμενης, ώστε να καλύπτουν μια ποικιλία ουσιαστικών θεμάτων στα ηλεκτρικά κυκλώματα.
Το Σύστημα αποτελείται από Κύρια Μονάδα και από σειρά Modules, για τα αντίστοιχα πειράματα, όπως παρακάτω:

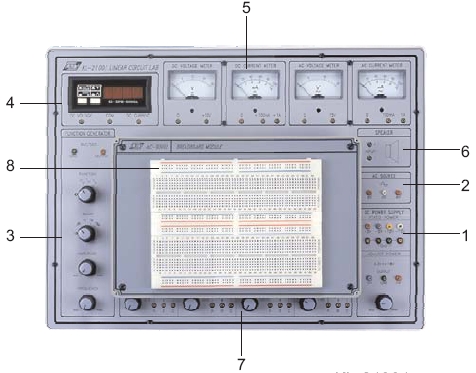

1.Κύρια Μονάδα αποτελούμενη από:
1. Τροφοδοτικό Σ.Ρ. V=±5V, ±12V, μέγιστου ρεύματος εξόδου 0.3A, με
προστασία υπερφόρτωσης εξόδου.
2. Τροφοδοτικό Σ.Ρ (Dual), V=±3V, έως ±18V, συνεχώς ρυθμιζόμενο, με Ι=1Α
μέγιστου εξόδου, με προστασία υπερφόρτωσης εξόδου.
3. Τροφοδοτικό Ε.Ρ, V=9-0-9V, I=500mA (max) εξόδου με προστασία
υπερφόρτωσης εξόδου.
4. Γεννήτρια Συναρτήσεων, κυματομορφής εξόδου ημ., τετραγ., τριγ.,
10Hz-100KHz συνεχής ρυθμιζόμενων, ακρίβειας ±5%, 50Ω, Vout³18Vp-p
ανοιχτού
βρόγχου, 9Vpp (φορτίο 50Ω)
5. Ψηφιακό Βολτόμετρο/Αμπερόμετρο ½ Ψ: 3 τεμ
• VDC: 2V, 200V, ακρίβειας ±0.3% + 1Ψ – VDC: 200μA, 200mA (±0.5%)
6. Αναλογικοί μετρητές:
• VAC: 0-15V, IAC:0-100mA-1A
• VDC: 0-20V, IDC: 0-100mA-1A.
7. Μεγάφωνο 8Ω/0.25W με οδηγητή κυκλώματος.
8. Μεταβαλλόμενες Αντιστάσεις:
• 1ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 10ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 100ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 1ΜΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
2. Πειραματικά Modules: Κάθε Module είναι εφοδιασμένο με:
• Διακόπτη DIP 8bit, για προσομοίωση λαθών των κυκλωμάτων, για πρακτική
των εκπαιδευόμενων, με επαναφορά τους, μέσω οδηγιών του εγχειριδίου.
• Όλοι οι ρευματοδέκτες, όλων των Modules δέχονται ρευματολήπτες 2mm.
• Όλα τα Modules είναι διαστάσεων 255Χ165Χ30mm περίπου
• Κάθε σειρά πειραματικών, (των αντίστοιχων Modules), είναι εφοδιασμένο με
εγχειρίδιο πειραμάτων.
1. Ομάδα Modules για Πειράματα σε Διόδους:
Πραγματοποιούμενα πειράματα:
• Δίοδοι Πυριτίου, Γερμανίου, Zener – διόδους εκπομπής φωτός – οπτική
Δίοδος.
2. Ομάδα Modules για Πειράματα Κυκλωμάτων (Clipping & Clamping) Διόδων:
Πραγματοποιούμενα πειράματα:
• Κυκλώματα clipping (1+2) – Κυκλώματα clamping (1+2)
3. Ομάδα Modules για Πειράματα Κυκλωμάτων Ανόρθωσης:
Πραγματοποιούμενα πειράματα:
• Κυκλώματα Ημιανόρθωσης, πλήρους Ανόρθωσης, Γέφυρας – Κύκλωμα
Ανόρθωσης Διπλής Τροφοδοσίας και μεγέθυνσης τάσης.
4. Module για Πειράματα Κυκλωμάτων Διαφόρισης και Ολοκλήρωσης:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα RC, φόρτισης/Αποφόρτισης, Ρεύματος – Κυκλώματα Διαφόρισης,
εισαγωγής τετρ. και ημιτ. Κύματος – Κυκλώματα ολοκλήρωσης εισαγωγής
τετραγ. και ημιτ. Κύματος – Κύκλωμα RL.
5. Module για πειράματα Τρανζίστορ:
Πραγματοποιούμενα πειράματα:
• Τρανζίστορ PNP και NPN.
6. Ομάδα Modules για Περάματα σε Κυκλώματα Ενίσχυσης Τρανζίστορ:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα κοινού εκπομπού Τρανζίστορ –
Κυκλώματα ενίσχυσης Τρανζίστορ κοινής Βάσης, κοινής συγκέντρωσης –
Κύκλωμα Τρανζίστορ τύπου Διακόπτου – Κύκλωμα Darlington.
7. Module για Πειράματα FET:
Πραγματοποιούμενα πειράματα:
• JFET – MOSFET.
8. Ομάδα Modules για πειράματα Ενίσχυσης Κυκλωμάτων FET:
Πραγματοποιούμενα πειράματα:
• JFET Self-bias/Divide-Bias (common source/drain) – Κυκλώματα Ενίσχυσης
MOSFET (Biased 1+2) .
9. Ομάδα Modules για πολυβάθμια Κυκλώματα Ενίσχυσης:
Πραγματοποιούμενα πειράματα:
• Κυκλώματα Ενίσχυσης, σύνδεσης RC, ευθείας Σύνδεσης, σύνδεσης με
μετασχηματιστή, Push, OTL, OCL, IC.
10. Ομάδα Modules για Πειράματα Κυκλωμάτων Τρανζίστορ με
Αρνητική Ανατροφοδότηση:
Πραγματοποιούμενα πειράματα:
• Κυκλώματα Αρνητικής Ανατροφοδότησης σειριακής-παράλληλης τάσης,
σειριακού και παράλληλου ρεύματος.
11. Ομάδα Modules για Πειράματα Κυκλωμάτων Τρανζίστορ με Θετική
Ανατροφοδότηση:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα Ταλάντωσης Χαμηλής Συχνότητας, Ημιτονοειδούς Κύματος
(RC phase-shifting, Wien Bridge) – Κύκλωμα ταλάντωσης υψηλής
συχνότητας, Ημιτονοειδούς κύματος (Hartley Colpitts) – Κύκλωμα
Ταλάντωσης crystal, Astable, Monostable, Bistables, Intermittent,
schmitts, Sawtooth).
12. Ομάδα Modules για πειράματα Κυκλώματα Ρυθμιζόμενης
Τάσης/Σταθερής Έντασης:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα Ρυθμιζόμενης τάσης, με Δίοδο Zener/Τρανζίστορ –
Κύκλωμα ρυθμιζόμεης τάσης, ορισμένης έντασης – Κύκλωμα ρυθμιζόμενης
τάσης με “C” – Κύκλωμα σταθερού ρεύματος.
13. Ομάδα Modules για Πειράματα Διαμόρφωσης/Αποδιαμόρφωσης:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα πλάτους και συχνότητας Διαμόρφωσης (AM, FM) – κύκλωμα
πλάτους αποδιαμόρφωσης – Κύκλωμα ανίχνευσης πλάτους (εύρους)
sΔιαμόρφωσης.
14. Ομάδα Modules για Πειράματα Ενισχυτών ΟΡ:
Πραγματοποιούμενα πειράματα:
• Κύκλωμα Διαφόρισης και ενίσχυσης Τρανζίστορ – Χαρακτηριστικά των
Ενισχυτών ΟΡ, με μετρήσεις εισόδου & εξόδου Αντίστασης, Bandwidth, Slew
rate και offset Voltage.
15. Ομάδα Modules για Πειράματα επί των βασικών Χαρακτηριστικών των
Ενισχυτών:
Πραγματοποιούμενα πειράματα:
• Ανάστροφη και μη – Ανάστροφη Ενίσχυση – Κύκλωμα ακολουθητή τάσης –
Διαφορά και Άθροισμα Ενίσχυσης – Κύκλωμα Clipping –
Κυκλώματα σταθερής τάσης, ρεύματος και Διαφοριστή, Ολοκληρωτή.
16. Ομάδες Modules για Πειράματα επί των βασικών Χαρακτηριστικών των
Ενισχυτών ΟΡ, Αρνητικής Αναστροφοδοτησης:
Πραγματοποιούμενα πειράματα:
• Κυκλώματα Ενίσχυσης: Λογαριθμικό, εκθετικό, μέγιστης τιμής – κυκλώματα
Διελεύσεων Υψηλής, χαμηλής – Κύκλωμα ενίσχυσης RIAA, μιας τροφοδοσίας
κ.α.
17. Ομάδες Modules για πειράματα Βασικών Χαρακτηριστικών των Ενισχυτών ΟΡ,
θετικής Ανατροφοδότησης:
Πραγματοποιούμενα πειράματα:
• Συγκριτής – Σκανδαλιστής Schmitt – Συγκριτής τύπου παραθύρου –
Ταλαντωτές (monostable, Astable) – Κυκλώματα ημιτονοειδών Ταλαντωτών
με RC και Wein.
