1. Συστήματα Ηλεκτρικών Εργαστηριακών Κυκλωμάτων
(Electric Circuits Lab System – Linear Circuits Lab.)
Είναι ένα αυτόνομο, επιτραπέζιο και ολοκληρωμένο Σύστημα Εκπαίδευσης, στα ηλεκτρικά κυκλώματα όπου, μέσω ενός ευρέως φάσματος πειραματικών διαδικασιών, με την χρήση σειράς από Modules, τα οποία, ανά χωριστές ομάδες, πραγματοποιούν, (κάθε ομάδα), μια ορισμένη σειρά πειραμάτων, όπου η κάθε επόμενη, (ομάδα και σειρά πειραμάτων), είναι συμπληρωματική της προηγούμενης, ώστε να καλύπτουν μια ποικιλία ουσιαστικών θεμάτων στα ηλεκτρικά κυκλώματα.

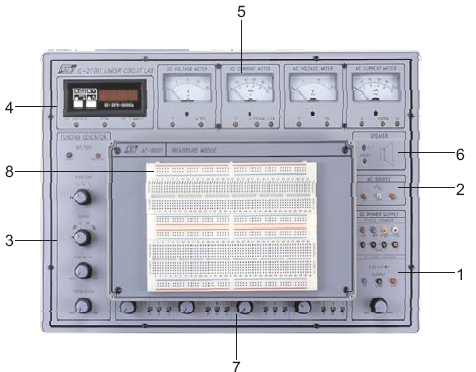

Το Σύστημα αποτελείται από Κύρια Μονάδα και από σειρά Modules, για τα αντίστοιχα πειράματα, όπως παρακάτω:
1. Κύρια Μονάδα αποτελούμενη από:
1. Τροφοδοτικό Σ.Ρ. V=±5V, ±12V, μέγιστου ρεύματος εξόδου 0.3A, με
προστασία υπερφόρτωσης εξόδου.
2. Τροφοδοτικό Σ.Ρ (Dual), V=±3V, έως ±18V, συνεχώς ρυθμιζόμενο, με Ι=1Α
μέγιστου εξόδου, με προστασία υπερφόρτωσης εξόδου.
3. Τροφοδοτικό Ε.Ρ, V=9-0-9V, I=500mA (max) εξόδου, με
προστασία υπερφόρτωσης εξόδου.
4. Γεννήτρια Συναρτήσεων, κυματομορφής εξόδου ημ., τετραγ., τριγ.,
10Hz-100KHz συνεχής ρυθμιζόμενων, ακρίβειας ±5%, 50Ω, Vout³18Vp-p
ανοιχτού βρόγχου, 9Vpp (φορτίο 50Ω)
5. Ψηφιακό Βολτόμετρο/Αμπερόμετρο ½ Ψ: 3 τεμ
VDC: 2V, 200V, ακρίβειας ±0.3% + 1Ψ – VDC: 200μA, 200mA (±0.5%)
6. Αναλογικοί μετρητές:
• VAC: 0-15V, IAC:0-100mA-1A
• VDC: 0-20V, IDC: 0-100mA-1A.
7. Μεγάφωνο 8Ω/0.25W με οδηγητή κυκλώματος.
8. Μεταβαλλόμενες Αντιστάσεις:
• 1ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 10ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 100ΚΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• 1ΜΩ/0.25W, μεταβαλλόμενης Αντίστασης, με τρεις ακροδέκτες (A,B,C)
• Πινακίδα (BreadBoard), 1680 tie-point και μία σειρά παρελκομένων
2. Πειραματικά Modules: Κάθε Module είναι εφοδιασμένο με:
• Διακόπτη DIP 8bit, για προσομοίωση λαθών των κυκλωμάτων, για πρακτική
των εκπαιδευόμενων, με επαναφορά τους, μέσω οδηγιών του εγχειριδίου.
• Όλοι οι ρευματοδέκτες, όλων των Modules, δέχονται ρευματολήπτες 2mm.
• Όλα τα Modules είναι διαστάσεων 255Χ165Χ30mm περίπου
• Κάθε σειρά πειραματικών, (των αντίστοιχων Modules), είναι εφοδιασμένο
με εγχειρίδιο πειραμάτων.
1. Module των βασικών πειραμάτων Ηλεκτρολογίας:
Πραγματοποιούμενα πειράματα:
• Μέτρηση VDC – Χρήση ωμόμετρου – Χαρακτηριστικά Αντίστασης – IDC
μέτρηση – Νόμος Ohm – ισχύς σε κύκλωμα Σ.Ρ.- Νόμος Kirchoff –
Θεωρήματα Thevenin και Norton – Θεώρημα μέγιστης ισχύος μεταφοράς –
Κύκλωμα DC RC και μεταβατικά φαινόμενα – Μετρήσεις V&I – κυκλώματα
AC RC/RL/RLC και ισχύς σε AC – χαρακτηριστικά μετασχηματιστή – LC
φίλτρα – κυκλώματα συντονισμού εν σειρά και εν παραλλήλω.
2. Ομάδα Modules για Πειράματα Μαγνητισμού:
Πραγματοποιούμενα πειράματα:
• Μαγνητικοί μηχανισμοί και Μαγνητικό πεδίο – Μαγνητικές Καμπύλες –
Μαγνητικό πεδίο – Νόμοι Lenz, Faraday, Amber, Fleming – Επαγωγή –
Αντίσταση Μαγνητικής Ροής.
3. Module για Πειράματα Βασικών Ηλεκτρονικών Κυκλωμάτων:
Πραγματοποιούμενα πειράματα:
• Χαρακτηριστικά Διόδου – Κύκλωμα Ανόρθωσης – Κύκλωμα Φίλτρου
Χαρακτηριστικά Διόδου Zener – Χαρακτηριστικά LED/Τρανζίστορ/
FET/SCR/UJT – Συναρτήσεις πολύμετρου.
4. Ομάδα Modules για απλά Πειράματα Ηλεκτρονικών Κυκλωμάτων:
Πραγματοποιούμενα πειράματα:
• Απλός και συμπληρωματικός Ενισχυτής – Ρυθμιστής τάσης – Ενισχυτής
Push/Pull – Wheatston Bridge – Κύκλωμα Dimmer – Πολυβάθμιος Ενισχυτής
–Χαρακτηριστικά Relay.
5. Module για πειράματα Ελέγχου Βιομηχανικών Εφαρμογών:
Πραγματοποιούμενα πειράματα:
• Χαρακτηριστικά CDS – Έλεγχος κυκλώματος φωτισμού –
Χαρακτηριστικά Thermistor – Έλεγχος κυκλωμάτων θερμοκρασίας και
θορύβου.
6. Module για πειράματα χαρακτηριστικών και εφαρμογών Ταλαντωτών:
• Πραγματοποιούμενα πειράματα:
Blocking Ταλαντωτών – Ηλεκτρονικό Κύκλωμα Bicull – Ασταθής
πολυταλαντωτής – Κυκλώματα LED (Flasher) και συντονισμού LC.
