3. Εργαστηριακό Σύστημα Κυκλωμάτων Ψηφιακής Λογικής
(Digital Logic Circuits Laboratory System)



Είναι ένα αυτόνομο, επιτραπέζιο και ολοκληρωμένο Σύστημα Εκπαίδευσης στα Ηλεκτρονικά Κυκλώματα Ψηφιακής Λογικής, όπου μέσω ενός ευρέως φάσματος πειραματικών διαδικασιών, με την χρήση σειράς από Modules, τα οποία, ανά ομάδες, πραγματοποιούν, (κάθε ομάδα), μια ορισμένη σειρά πειραμάτων, όπου η κάθε επόμενη, (ομάδα ή σειρά πειραμάτων) είναι συμπληρωματική της προηγούμενης, ώστε να καλύπτουν μια ποικιλία ουσιαστικών θεμάτων στα ηλεκτρονικά κυκλώματα ψηφιακής λογικής.

Το Σύστημα αποτελείται από Κύρια Μονάδα και από σειρά Modules, για τα αντίστοιχα πειράματα, όπως παρακάτω:

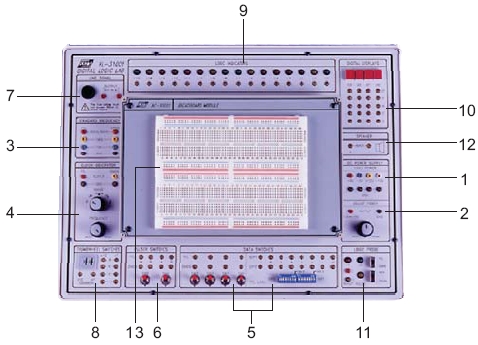

1. Κύρια Μονάδα αποτελούμενη από:
    1. Διπλό Τροφοδοτικό Σ.Ρ.: +5V/1.5A, -5V/0.3A, ±12V/0.3A, με προστασία
        υπερφόρτισης εξόδου.
    2. Ρυθμιζόμενο Τροφοδοτικό Σ.Ρ.:+1.5V έως +15V, Iμεγ.=0.5Α εξόδου, με
        προστασία υπερφόρτισης εξόδου.
    3. Σταθερή Συχνότητα: 1MHz, 60Hz, 1Hz ακρίβειας ±0.01% (1MHz), 10TTL
        φορτίο.
    4. Γεννήτρια Σημάτων Ωρολογιού: 1H-1MHz (6 περιοχών), 10 TTL φορτίο.
    5. Διακόπτες Data, Pulsur, Thumberwheel: Αναλόγων χαρακτηριστικών ο
        κάθε ένας.
    6. Γεννήτρια Σημάτων Γραμμής: Hz: 50/60, Vεξ=6Vrms, με προστασία
        υπερφόρτισης.
    7. Λογικούς Δείκτες:
    • 16 σειρών με ανεξάρτητα LED, υψηλής/χαμηλής κατάστασης.
    • Σύνθετης Αντίστασης : ≥ 100kΩ.
    • 4 σειρών με ανεξάρτητα 7 τμήματα LED display.
    • BCD 7 τμημάτων κωδικοποιητού/οδηγού και DIP.
    • Είσοδος με 8-4-2-1 κωδικούς.
    8. Λογικό Αισθητήρα:
       TTL και CMOS level-LED 5m – “Lo” & “Hi” LED display, χαμηλή και υψηλή
       Λογική κατάσταση αντίστοιχα.
    9. Μεγάφωνο: των 8Ω/0.25W, με κύκλωμα οδήγησης.
    10.Modules Breaboard:1680 tie-poin κ.α.
    11.Σειρά Παρελκομένων:
        • Καλώδια: 2mm-0.5mm, L=300mm: 6τεμ.
        • Καλώδια: 2mm-2mm, L=450mm: 10τεμ.
        • Καλώδια: 2mm-2mm, L=600mm: 1τεμ.
        • Test Probe – Manual – AC χορδή κ.α.

2. Πειραματικά Modules: Κάθε Module είναι εφοδιασμένο με:
    • Διακόπτη DIP 8bit, για προσομοίωση λαθών των κυκλωμάτων, για πρακτική
       των εκπαιδευόμενων, με επαναφορά τους, μέσω οδηγιών του εγχειριδίου.
    • Όλοι οι ρευματοδέκτες, όλων των Modules, δέχονται ρευματολήπτες 2mm.
    • Όλα τα Modules είναι διαστάσεων 255Χ165Χ30mm περίπου.
    • Κάθε σειρά πειραματικών, (των αντίστοιχων Modules), είναι εφοδιασμένη με
       εγχειρίδιο πειραμάτων.

    1. Ομάδα Modules για Βασικά Πειράματα Λογικών Πυλών:
        (Modules for Basic Logic Gates Experiments)
        Πραγματοποιούμενα πειράματα:
        • Εισαγωγή στις Λογικές Πύλες και Διακόπτες – Κυκλώματα Λογικών Πυλών
           (Dl, RTL, DTL, TTL, CMOS) – Μέτρηση τάσης Threshold (TTL, CMOS) –
           Μετρήσεις V/I (TTL, I/O, CMOS) – μετρήσεις χαρακτηριστικών των
           βασικών Λογικών Πυλών (AND, OR, INVERTER, NAND, NOR, XOR) –
           Διεπικοινωνία μεταξύ Λογικών Πυλών (TTL to CMOS to TTL).

    2. Ομάδες Modules για πειράματα συνδυασμού Λογικών Κυκλωμάτων:
        (Modules for combination Logic Circuit experiments)
        • Κυκλώματα πυλών NOR, NAND, XOR – κατασκευή XOR με πύλες NAND και
           βασική πύλη – κύκλωμα πυλών AND-OR-INVERT – κυκλώματα
           Συγκριτών με βάση Λογικές Πύλες και TTL IC – κύκλωμα πύλης Schmitt–
           κυκλώματα πυλών ανοιχτού συγκεντρωτή – κυκλώματα πυλών Tristate.

    3. Ομάδα Modules για Πειράματα Συνδυασμού Λογικών Κυκλωμάτων
        (Modules for Combination Logic Circuit Experiments)
        • Κυκλώματα Ημίσεως και πλήρους προσθετή – κυκλώματα Ημίσεως και
           πλήρους Αφαιρετή – Πλήρη προσθετή με κύκλωμα Inverter – Κύκλωμα ALU
           Κύκλωμα Γεννήτρια; BIT PARITY με πύλες XOR και IC –
           κύκλωμα κωδικοποιητού με 4 προς 2 με βασική πύλη και 9 προς 4 με TTL
           IC – Κύκλωμα αποκωδικοποιητή με 2 προς 4 με βασικές πύλες και 4 προς
           4 με TTL IC – κυκλώματα πολυπλέκτη και αποπολυπλέκτη – κυκλώματα
           ψηφιακά, ρυθμιζόμενα, Αναλογικών πολυπλεκτών/αποπο-λυπλεκτών.

    4. Ομάδα Modules για πειράματα κυκλωμάτων Ωρολογιού Γεννήτριας:
        (Modules for Clock Generator Circuit experiments)
        • Κατασκευή κυκλώματος ταλαντωτή με βασικές Λογικές Πύλες, με πύλη
           Schmitt – Κύκλωμα VCO – κύκλωμα ταλαντωτή IC – κυκλώματα
           πολυταλαντωτή Monostable (ταχύτητας “Lo”. “Hi”) – κατασκευή
           κυκλωμάτων Monostable πολυταλαντωτή με TTL IC και άλλους
           συνδυασμούς.

    5. Ομάδα Modules για Πειράματα Ακολουθιακής Λογικής:
        (Modules for Sequential Logic Circuit Experiment)
         Πραγματοποιούμενα Πειράματα:
         • Κυκλώματα FLIP FLOP, - κατασκευή R-S Flip Flop με βασικές Λογικές
            πύλες, κατασκευή D Flip Flop με R-S Flip Flop, κατασκευή J-K Flip Flop με
            D και R-S Flip Flop–κατασκευή shift Register με D Flip Flop – κατασκευή
            κυκλώματος ελάττωσης θορύβου με R-S Flip Flop – κυκλώματα J-K Flip
            Flop ασύγχρονων μετρητών Διπλού, Δεκαδικού , Διαιρέτη κ.α. –
            Δακτυλοειδούς μετρητή και μετρητή Johnson’s.

    6. Ομάδα Modules για Πειράματα σε Κυκλώματα Μνήμης:
        (Modules for Memory Circuit Experiments)
        Πραγματοποιούμενα Πειράματα:
        • Construction ROM με Διόδους, RAM με D Flip Flop – κυκλώματα RAM 64
           bit, EEPROM – κατασκευή Δυναμικού μετρητή ανίχνευσης με chip
           μικρεπεξεργαστή

    7. Ομάδα Modules για Πειράματα σε Κυκλώματα Μετατροπέα:
        (Modules for Converter Circuit Experiments)
        Πραγματοποιούμενα Πειράματα:
        • Κυκλώματα DAC, Unipolar, Bipolar – κυκλώματα ACD με κυκλώματα
           Μετατροπέα 8 bit και ½ ψηφιακό.

Σειρά παρελκομένων συνοδεύουν το Σύστημα, για την εκπλήρωση του πειραματικού αντικειμενικού προοριζόμενου σκοπού.
