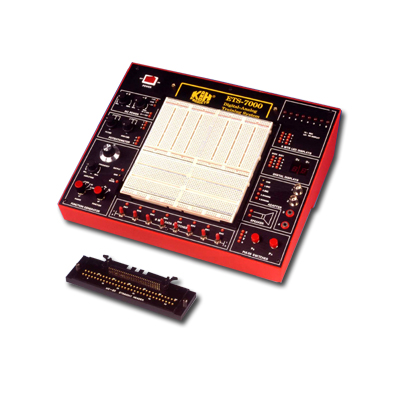

3. Σύστημα Ανάπτυξης Εκπαιδευτικών Ψηφιακών και Αναλογικών Κυκλωμάτων
(Digital and Analogue Educational Developing System)
Επιτραπέζιο Σύστημα, τύπου πινακίδας, (Testing Board), κατάλληλο για Εκπαιδευτικές Ασκήσεις ανάπτυξης Ψηφιακών και Αναλογικών κυκλωμάτων, αποτελούμενο από τα παρακάτω λειτουργικά στοιχεία:
1. Βάση Ανάπτυξης Κυκλωμάτων , με οκτώ (8) κάθετα τμήματα και έξι (6)
οριζόντια, σε ένα σύνολο 2700 περίπου tie-point για DIP και με καλώδια
D=0.3-0.8mm.
2. Τροφοδοσία Σ.Ρ.
• Σταθερής εξόδου ±5V αντίστοιχου 1A/300mA.
• Μεταβλητής παροχής από 0-±15V/500mA.
3. Ποντενσιόμετρο
• Hz: 1Hz-10Hz, 10Hz-100Hz, 100Hz-1kHz, 1kHz-10kHz, 10kHz-100kHz.
• Εύρος κυματομορφής: Τριγωνικού—τετραγωνικού—Ημιτονοειδούς από
0-8VPP μεταβαλλόμενο αντίστοιχα και έξοδος TTL 5VPP.
4. Διακόπτες Δεδομένων (Eight Bits Data Switches)
• Οκτώ (8) Διακόπτες και αντίστοιχων σημείων εξόδου (Lo, HI) και θέσεων.
5. Μεγάφωνο
• 8Ω/0.25W για χρήση φορτίου
6. Τετρακάναλος προσαρμογέας
• Δύο (2) ρευματοληπτών τύπου Banana και δύο (2) BNC jacks, με δυνατότητα
σύνδεσης, με περιφερειακά.
7. Δύο (2) ψηφιακά τμήματα παρουσίασης LED
• Αριθμητικών δεδομένων εξόδου και συναρτήσεις πινάκων.
8. Δύο (2) Διακόπτες επαναφοράς με δύο (2) σειρές εξόδου
• Α, Α, Β, Β (open—>close, close—>open).
9. Οκτάμπιτη παρουσίαση LED (Lo, Hi level)
10. Συνδετήρα Γενικών Χρήσεων (Universal Connector).
Συνδέεται από καλώδιο (α) τροφοδοσίας και εγχειρίδιο χρήσης.
