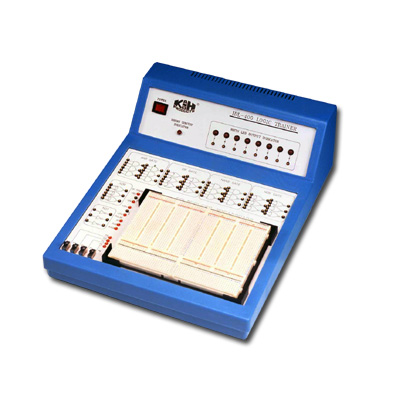

4. Εκπαιδευτική Πινακίδα Ανάπτυξης Λογικών Κυκλωμάτων
(Educational Board Developing Logic Circuits)


Επιτραπέζια πινακίδα (Breadboard), σχεδιασμένη για εξάσκηση των σπουδαστών στα θέματα της θεωρίας των λογικών κυκλωμάτων, ώστε να κατανοήσουν την λειτουργία των βασικών λειτουργικών αρχών των Λογικών Πυλών, Λογικών Διακοπτών και ενδείκτες LED.


Είναι εφοδιασμένη με τα παρακάτω λειτουργικά στοιχεία:
1. Τροφοδοτικό Σ.Ρ., με κύκλωμα προστασίας από υπερφόρτιση:
    • Έξοδος: +5V ±5%, I=1A, με ρύθμιση γραμμής <50mV, φορτίου <100mV.
    • Έξοδος: -5V ±5%, I=500mA, με ρύθμιση γραμμής <25mV, φορτίου <300mV
    • Έξοδος: ±15V ±5%, I=500mA (max), με ρύθμιση γραμμής <150mV, φορτίου
       <150mV
2. Μονάδες Βασικών Λογικών Πυλών
    • Περιλαμβάνει έξι (6) είδη Λογικών πυλών, δηλαδή ANDX6, ORX6, NANDX6,
       XORX3, NOTX£, με τάση εισόδου HI>2.25V και Lo<0.8V.
3. Μονάδες Βασικών Λογικών Πυλών
    • Περιλαμβάνει έξι (6) είδη Λογικών πυλών, δηλαδή ANDX6, ORX6, NANDX6,
       XORX3, NOTX£, με τάση εισόδου HI>2.25V και Lo<0.8V.
4. Γεννήτρια Παλμών
    • Τριών (3) ειδών χρονοδιαστημάτων: 1, 0.1, 0.01 sec, με τάση εξόδου +5V
5. Λογικό Κύκλωμα SW:HI/LO
    • Εφοδιασμένο με R=100kΩ, C=0.01μF, IC=74LS14
6. Δείκτη εξόδου LED 8Bits
    • Μέγιστη τιμή εισόδου τάσης ≤15VDC
7. Breadboard και Παρελκόμενα
    • Εφοδιασμένο με 1900 περίπου Tie-points και καλώδια (D=0.3-0.8mm),
       καλώδιο τροφοδοσίας και εγχειρίδια λειτουργίας.
